光缆测量:为什么OTDR和护套长度标记不一致?
日期:2021-02-04 11:09:27

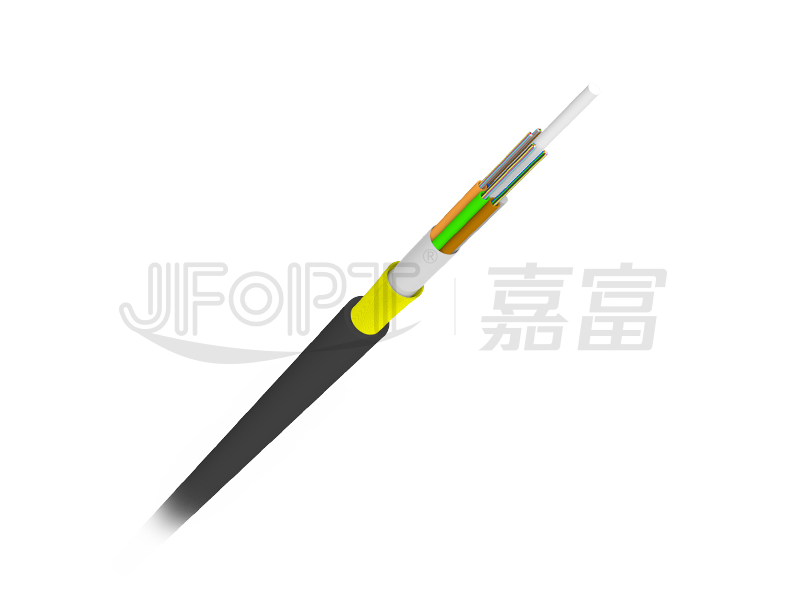

光缆护套

我被问到的有关光缆测量的问题之一是:“为什么我的OTDR和护套长度标记不一致?”
答案取决于制作的光缆类型。在过去,通常的程序是将一根松散的光缆绞合在一起,并在管中留出少量的多余长度。而且,由于管子沿着围绕中心抗弯构件的螺旋线,所以总的光纤路径比护套长度长。

尽管仍在制造许多这样的光缆,并且光纤超出护套长度的长度是芯线直径的函数(较大的芯线/更大的螺旋线),但是现在有许多不同类型的光缆设计会失效这个假设。

中心管的假设
第一个也是最常见的假设是,对于中心管设计(将所有光纤拉在一起),如果光纤的长度和光缆护套的长度相同,则最好是光纤的长度和光缆护套的长度(即,护套和光纤的长度之间没有区别) 。实际上,在这些类型的光缆中,光纤配线箱实际上会过分张紧光纤,因此存在许多问题,实际上,您可能会发现光纤长度短于护套长度。

这是一件坏事,通常发生在光缆卷盘上,在此处纤维会迁移到管子内部,因此会形成一个较小的圆。当在安装中解绕时,光纤通常会从光缆末端拉回或处于张紧状态,因此使用寿命可能会缩短。

另外,根据光缆的数量和制造商的不同,室内光纤可以有股也可以没有股。同样,在测量光纤和比较结果之前了解光缆设计的类型至关重要。

以上所有这些都应该使水浑浊到足以满足任何扬子鳄的程度,但是,我将添加另一部分来说明为什么OTDR和机械测量值可能不相关。

机械和数码印刷
许多机械打印系统,特别是喷墨或激光喷射系统,都依赖于数字编码器信号来校准距离。根据生产线制造商的设计,在每个生产线上的配置都不同。主要的光缆规格仅要求机械测量精度为1%。这些通常被认为足以满足大多数安装要求。

关于光纤护套上的机械和数字印刷的第二点是在过程中何时应用印刷。由于夹克通常会在冷却时收缩,因此,如果将印花放在热水槽的末端,则还必须估算印花和最终长度之间的收缩率。

使水浑浊的第三方面是使用对弯曲不敏感的纤维。通过使用这些纤维-在施加强力(弯曲半径,张力,微弯敏感性等)之前不会表现出明显的损失-可以在充有凝胶的中央管设计中将这些纤维拉长,或者松散的管纤维束或带状纤维,即使在拉伸张力下也能显示正确的长度。通常,干芯设计不会显示这些行为。

结论
因此,关于光纤与外套之间的距离应为多长的问题的答案是:这取决于光纤的设计,光纤在制造过程中的印刷方式以及是否填充了凝胶。最后,这里没有讨论的一项内容是所有OTDR培训的一部分,它是:测量之前,必须在正确的波长下具有正确的折射率。这意味着您了解光纤制造商并已验证其数据表。
