产品型号
|
JFTSM-OSFP-400(4x100)-13-05(DR4)-MPO8/12
|
工厂品牌
|
JFOPT嘉富
|
封装形式
|
OSFP
|
光口类型
|
MPO 8C/12C
|
最高总速率
|
400Gbps
|
每通道速率
|
53.125Gbps
|
最大传输距离
|
500m
|
||
工作波长
|
1310nm
|
工作电压
|
3.3V
|
光纤型号
|
SMF
|
纤芯尺寸
|
9/125
|
发射器类型
|
DFB
|
接收器类型
|
PIN
|
发射功率
|
-2.9~4.0dBm
|
接收灵敏度
|
-4.4dBm
|
数字诊断(DDM)
|
YES
|
接收过载
|
4dBm
|
功耗
|
<12W
|
支持协议
|
IEEE802.3bs and OSFP MSA
CMlS 4.0 12C interface 4x100G DR4 applications Data center |
工作温度(商业级)
|
0℃~+70℃
|
储存温度(商业级)
|
-40℃~+85℃
|
JFOPT嘉富持续投入光模块生产领域,产品覆盖1*9、SFP、10G、25G、100G、200G、400G、800G GPON/EPON/XG/XGSPON OLT等全系列光模块。同时为下游同行提供TOSA、ROSA、BOSA等光器件半成品解决方案。JFOPT嘉富生产线具备日产量一万只光模块、两万只光器件的能力。此外,JFOPT嘉富光模块拥有业界领先的耐高温、抗干扰特性,广泛应用于计算中心、运营商、交通安防、电力设施等行业领域。

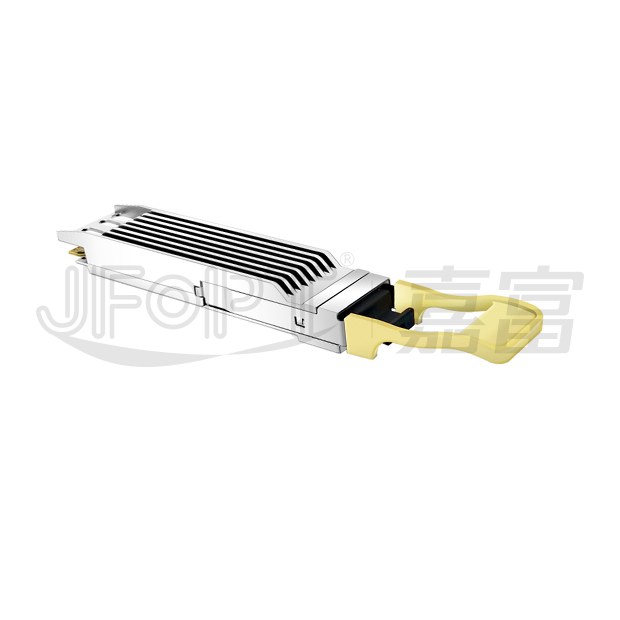

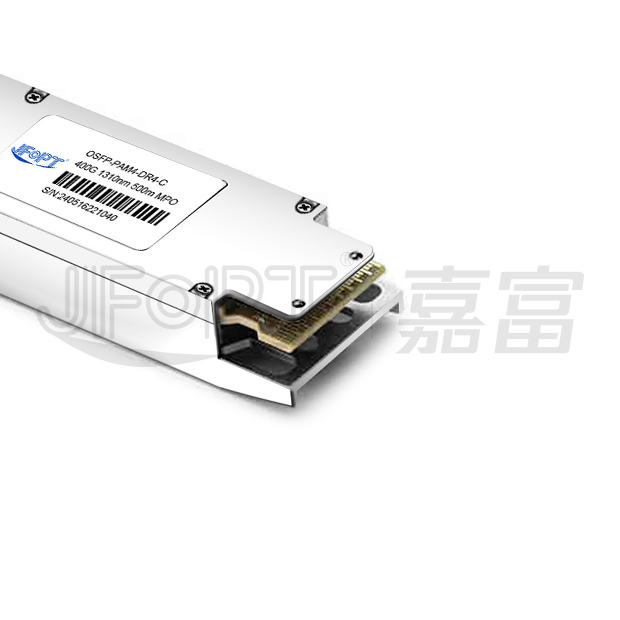

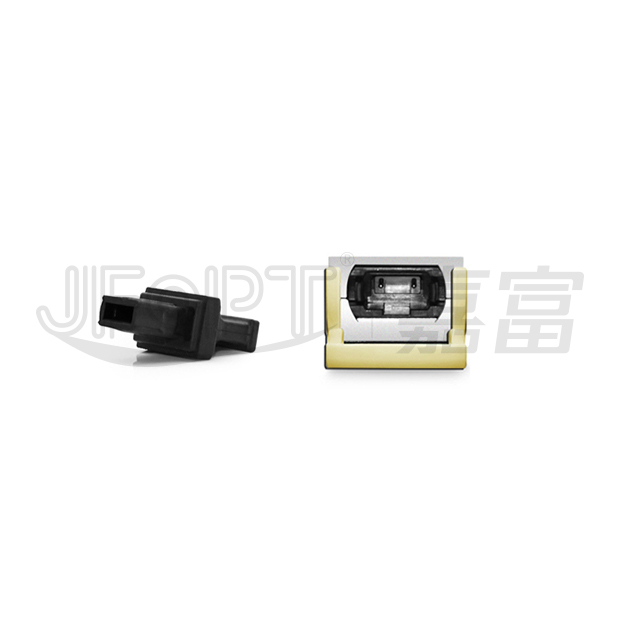

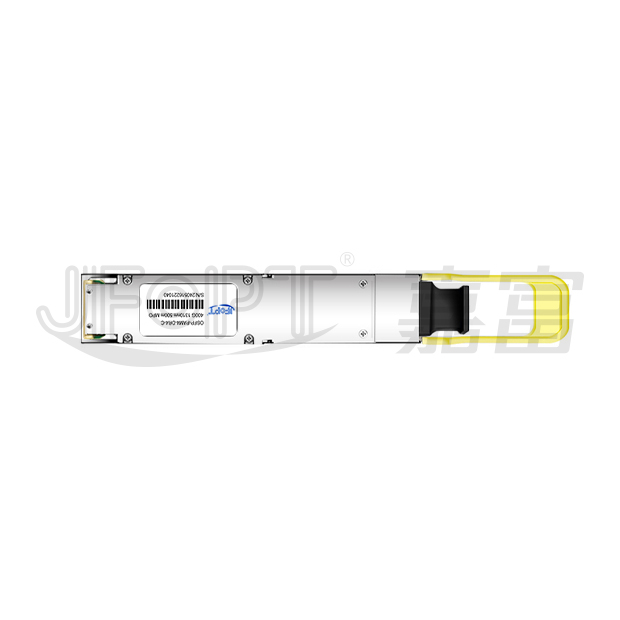

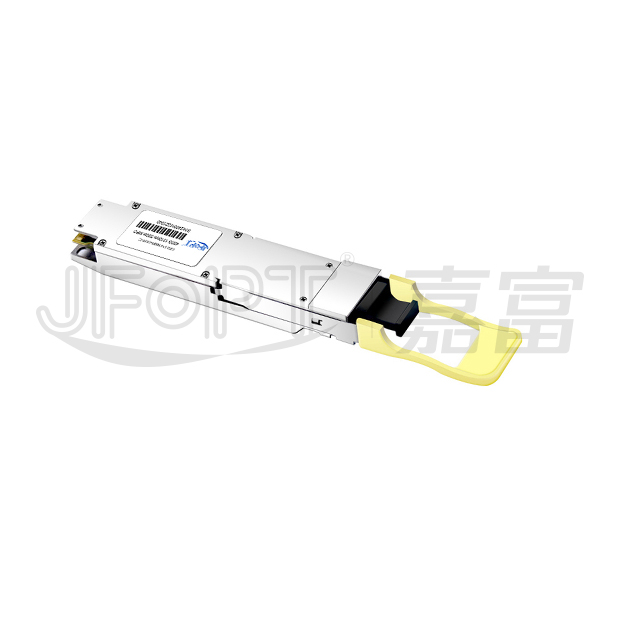

JFOPT OSFP 400G (4x100G) 1310nm 500m DR4 MPO 8/12光模块是一款面向500米光通信应用的高性能模块,通过将8路50Gb/s(PAM4)电信号转换为4路并行100Gb/s光信号实现400Gb/s总速率,接收端则执行逆向转换;该模块采用带导引针的MPO-12光学连接器确保精准对准(严禁扭转光缆以保持通道间连接准确性),电气接口符合OSFP MSA标准的金手指连接器,严格遵循OSFP多源协议(MSA) Type 2设计规范,集成紧凑外形、坚固光电接口及数字诊断功能,可在极端温湿度及EMI干扰等恶劣环境下稳定运行。
Hot-pluggable OSFP form factor | MPO-12connector | ||||||||
Four parallel 1310nm optical lanes | Data rate 106.25Gbps PAM4 per lane | ||||||||
8x53.125GBd (PAM4)electrical interface | Up to 500m transmission on single mode fiber(SMF)with FEC | ||||||||
Digital diagnostics functions are available via the I2C interface | Single 3.3V power supply and power dissipation<12W | ||||||||
Operating case temperature:0℃~+70℃ |
4x100G DR4 applications | Data center |
Parameter | Symbol | Min. | Max. | Unit | |||||
Power supply voltage | VCC | -0.5 | +3.6 | V | |||||
Storage temperature | TC | -40 | +85 | ℃ | |||||
Relative humidity | RH | 5 | 85 | % |
These values represent the damage threshold of the module.Stress in excess of any of the individual absolute maximum ratingscan cause immediate catastrophic damage to the module even if all other parameters are within recommended operating conditions.
Parameter | Symbol | Min | Typical | Max | Unit | ||||
Power supply voltage | VCC | 3.15 | 3.30 | 3.45 | V | ||||
Operating case temperature | Tca | 0 | - | 70 | ℃ |
Recommended operating environment specifies parameters for which the electrical and optical characteristics hold unless otherwise noted.
Parameter | Symbol | Min | Typical | Max | Unit | Notes | |||
Data rate per lane | DR | - | 53.125 | - | Gbps | - | |||
Transmitter |
|||||||||
Input differential impedance | Rin | 90 | 100 | 110 | Ω | - | |||
Differential input voltage swing | Vin | 900 | - | 1100 | mVp-p | - | |||
Receiver |
|||||||||
Differential output swing | Vout | - | - | 900 | mVp-p | - | |||
Output differential impedance | Rout | 90 | 100 | 110 | Ω | - |
The following electrical characteristics are defined over the recommended operating environment unless otherwise specified.
Parameter | Symbol | Min | Typical | Max | Unit | Notes | |||
Transmitter |
|||||||||
Center wavelength | λ | 1304.5 | 1310 | 1317.5 | nm | - | |||
Data rate,each lane | - | 53.125±100ppm | GBd | - | |||||
Side-mode suppression ratio | SMSR | 30 | - | - | dB | - | |||
Average optical power,per lane | Po | -2.9 | - | 4 | dBm | 1 | |||
Extinction ratio | ER | 3.5 | - | - | dBm | - | |||
Outer optical modulation amplitude | OMAouter | -0.8 | - | 4.2 | dBm | - | |||
Transmitterand dispersion eye | TDECQ | - | - | 3.4 | dB | - | |||
Optical return loss tolerance | ORL | - | - | 21.4 | dB | - | |||
Receiver |
|||||||||
Center wavelength | λ | 1304.5 | 1310 | 1317.5 | nm | - | |||
Data rate,each lane | - | 53.125±100ppm | GBd | - | |||||
Average receive power,each lane | - | -5.9 | - | 4 | dBm | - | |||
Receive power(OMAouter),each lane | - | - | - | 4.2 | dBm | - | |||
Receiver sensitivity(OMAouter), | - | - | - | -4.4 | dBm | 2 | |||
LOS asserted | Lsa | -15 | - | - | dBm | - | |||
LOS de-asserted | Lda | - | - | -8.9 | dBm | - | |||
LOS hysteresis | Lh | 0.5 | - | - | dB | - | |||
Note: [1]Averagelaunch power,each lane(min)is informative and notthe principal indicator of signal strength. [2]Atransmitter with launch power below this value cannot be compliant;however,a value abovethis does not ensure compliance. [3]Receiver sensitivity (OMAouter),each lane(max)is informative and is defined for a transmitter with SECQ of 0.9dB. |
The following optical characteristics are defined over the recommended operating environment unless otherwise specified.

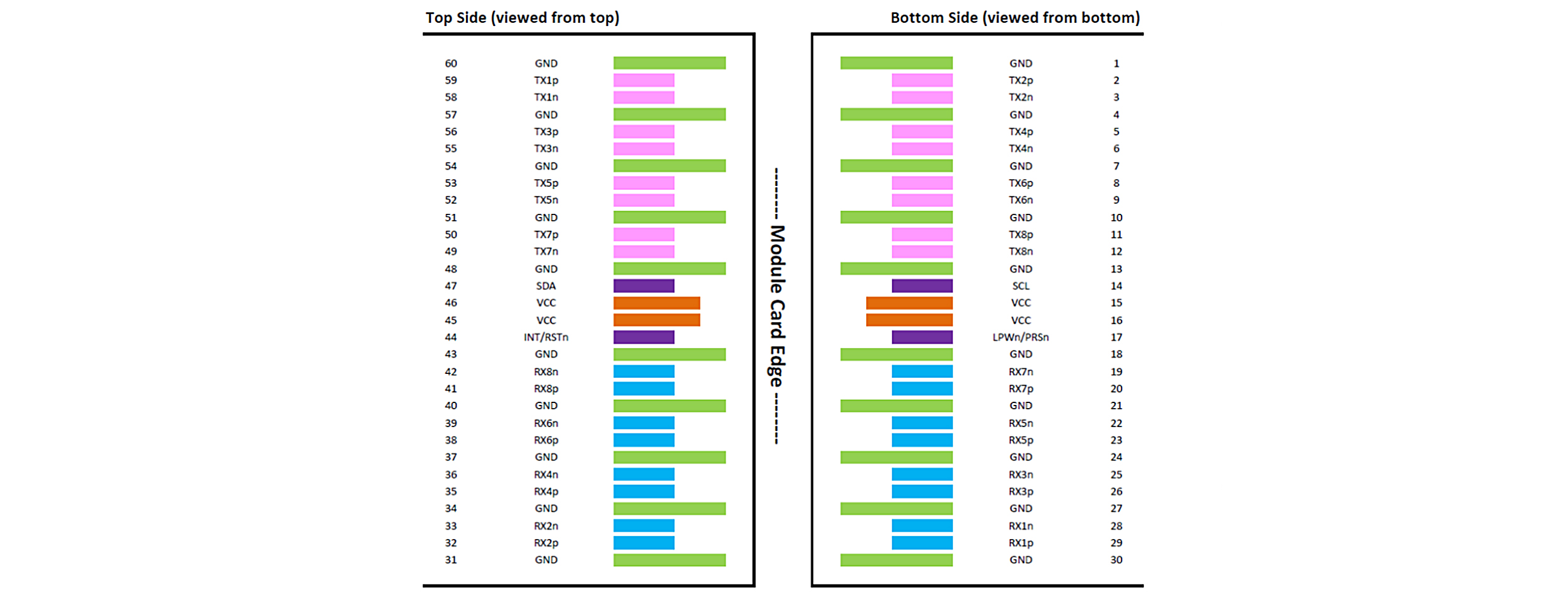

Pin | Symbol | Name/Description | |||||||
1 | GND | Ground | |||||||
2 | TX2p | Transmitter data non-inverted | |||||||
3 | TX2n | Transmitter dataInverted | |||||||
4 | GND | Ground | |||||||
5 | Tx4p | Transmitter data non-inverted | |||||||
6 | TX4n | Transmitter data inverted | |||||||
7 | GND | Ground | |||||||
8 | TX6p | Transmitter data non-inverted | |||||||
9 | TX6n | Transmitter data inverted | |||||||
10 | GND | Ground | |||||||
11 | TX8p | Transmitter data non-inverted | |||||||
12 | TX8n | Transmitter data inverted | |||||||
13 | GND | Ground | |||||||
14 | SCL | 2-wire serial interface clock | |||||||
15 | VCC | +3.3V power | |||||||
16 | VCC | +3.3V power | |||||||
17 | LPWn/PRSn | Low-power mode/module present | |||||||
18 | GND | Ground | |||||||
19 | RX7n | Receiver data inverted | |||||||
20 | RX7p | Receiver data non-inverted | |||||||
21 | GND | Ground | |||||||
22 | RX5n | Receiver data inverted | |||||||
23 | RX5p | Receiver data non-inverted | |||||||
24 | GND | Ground | |||||||
25 | RX3n | Receiver data inverted | |||||||
26 | RX3p | Receiver data non-inverted | |||||||
27 | GND | Ground | |||||||
28 | RX1n | Receiver data inverted | |||||||
29 | RX1p | Receiver data non-inverted | |||||||
30 | GND | Ground | |||||||
31 | GND | Ground | |||||||
32 | RX2p | Receiver data non-inverted | |||||||
33 | RX2n | Receiver data inverted | |||||||
34 | GND | Ground | |||||||
35 | RX4p | Receiver data non-inverted | |||||||
36 | RX4n | Receiver data inverted | |||||||
37 | GND | Ground | |||||||
38 | RX6p | Receiver data non-inverted | |||||||
39 | RX6n | Receiver data inverted | |||||||
40 | GND | Ground | |||||||
41 | RX8p | Receiver data non-inverted | |||||||
42 | RX8n | Receiver data inverted | |||||||
43 | GND | Ground | |||||||
44 | INT/RSTn | Module interrupt/module reset | |||||||
45 | VCC | +3.3V power | |||||||
46 | VCC | +3.3V power | |||||||
47 | SDA | 2-wire serial interface data | |||||||
48 | GND | Ground | |||||||
49 | TX7n | Transmitter data inverted | |||||||
50 | TX7p | Transmitter data non-inverted | |||||||
51 | GND | Ground | |||||||
52 | TX5n | Transmitter data inverted | |||||||
53 | TX5p | Transmitter data non-inverted | |||||||
54 | GND | Ground | |||||||
55 | TX3n | Transmitter data inverted | |||||||
56 | TX3p | Transmitter data non-inverted | |||||||
57 | GND | Ground | |||||||
58 | TX1n | Transmitter data inverted | |||||||
59 | TX1p | Transmitter data non-inverted | |||||||
60 | GND | Ground |
