产品型号
|
JFTSM-QSFP28-100-PS4-2-MPO8/12
|
工厂品牌
|
JFOPT嘉富
|
封装形式
|
QSFP28
|
光口类型
|
MPO 8C/12C
|
最高总速率
|
100Gbps
|
每通道速率
|
26Gbps
|
最大传输距离
|
2km
|
||
工作波长
|
1310nm
|
工作电压
|
3.3V
|
光纤型号
|
SMF
|
纤芯尺寸
|
9/125
|
发射器类型
|
DFB
|
接收器类型
|
PIN
|
发射功率
|
-9.4~2.0dBm
|
接收灵敏度
|
-11.35dBm
|
数字诊断
|
YES
|
接收过载
|
2.5dBm
|
功耗
|
<3.5W
|
支持协议
|
100G Ethernet
Proprietary high speed Interconnections Data center |
工作温度(商业级)
|
0℃~+70℃
|
储存温度(商业级)
|
-40℃~+85℃
|
生产线介绍
PRODUCTION LINE INTRODUCTION
JFOPT嘉富持续投入光模块生产领域,产品覆盖1*9、SFP、10G、25G、100G、200G、400G、800G GPON/EPON/XG/XGSPON OLT等全系列光模块。同时为下游同行提供TOSA、ROSA、BOSA等光器件半成品解决方案。JFOPT嘉富生产线具备日产量一万只光模块、两万只光器件的能力。此外,JFOPT嘉富光模块拥有业界领先的耐高温、抗干扰特性,广泛应用于计算中心、运营商、交通安防、电力设施等行业领域。
产品介绍
PRODUCT PRESENTATION

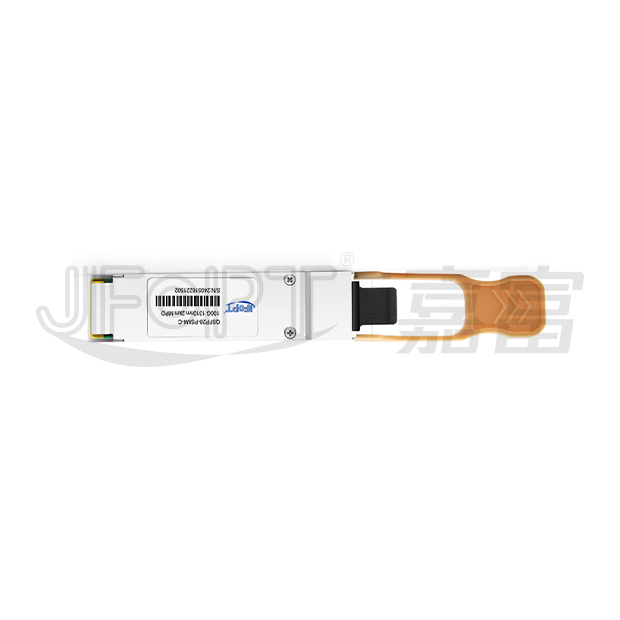

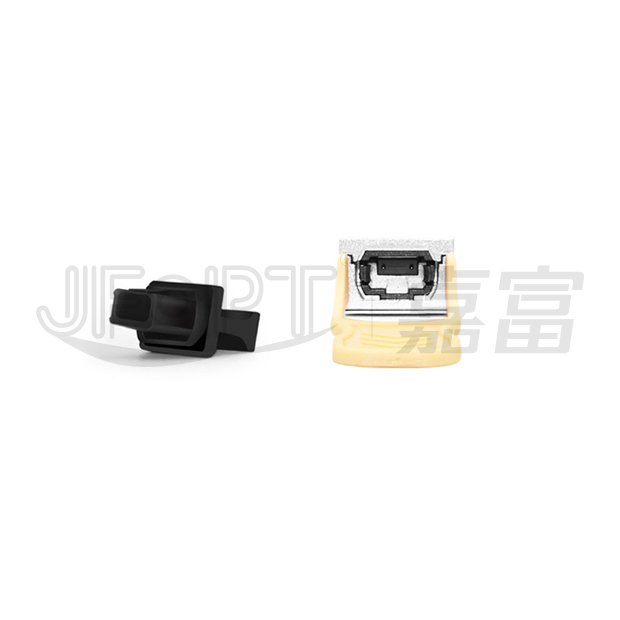

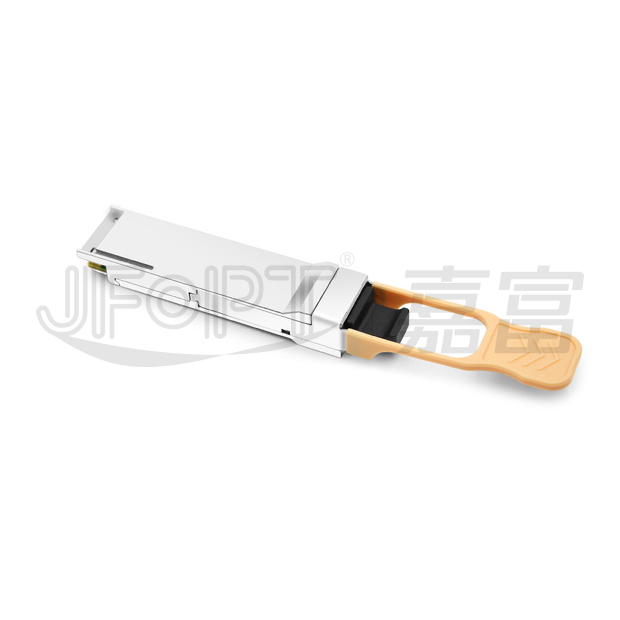

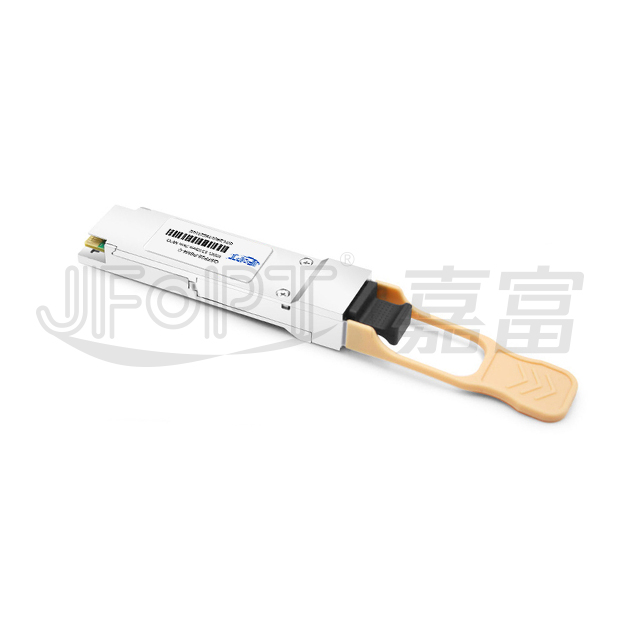

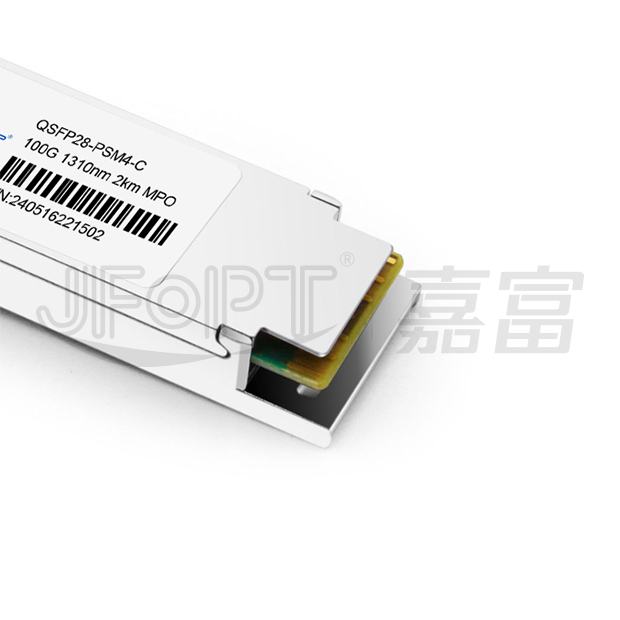

JFOPT QSFP28 100G PSM4 2km MPO 8/12光模块是一款专为100G以太网应用设计的高性能四通道可插拔并行光纤收发器,该全双工模块配备四组独立收发电通道(每通道支持26Gbps),通过单模光纤实现最远2公里传输距离内104Gbps总传输速率;采用1310nm DFB激光器阵列并通过MPO/MTP光纤带缆连接,作为并行光模块可显著提升端口密度并降低系统总成本,是高速网络环境的高效解决方案。
光模块系列产品
TRANSCEIVER SERIES PRODUCTS
生产及检测设备
PRODUCTION & TESTING EQUIPMENT
产品特点
FEATURES
Four-channelfull-duplex transceiver modules | Transmission data rate up to 26Gbit/s per channel | ||||||||
Up to 2km transmission of single mode fiber | Low power consumption<3.5W | ||||||||
Operating case temperature:0 to 70℃ | 3.3V power supply voltage | ||||||||
Hot pluggable QSFP28 form factor | Built-in digital diagnostic function | ||||||||
Single MPO connector receptacle |
应用范围
APPLICATION
100G ethernet | Proprietary high speed interconnections | |||||||
Datacenter |
符合标准
STANDARD COMPLIANCE
绝对最大额定值
ABSOLUTE MAXIMUM RATINGS
Parameter | Symbol | Min. | Max. | Unit | |||||
Power supply voltage | VCC | -0.3 | +3.6 | V | |||||
Storage temperature | TC | -40 | +85 | ℃ | |||||
Relative humidity | RH | 5 | 85 | % |
推荐的操作环境
RECOMMENDED OPERATING ENVIRONMENT
Parameter | Symbol | Min | Typical | Max | Unit | ||||
Power supply voltage | VCC | 3.135 | 3.30 | 3.465 | V | ||||
Operating case temperature | Tca | 0 | - | 70 | ℃ |
电气特性
ELECTRICAL CHARACTERISTICS
Parameter | Symbol | Min | Typical | Max | Unit | Ref | |||
Transmitter |
|||||||||
Input differential impedance | Rin | - | 100 | - | Ω | 1 | |||
Differential input voltage amplitude | △Vin | 300 | - | 1100 | mVp-p | - | |||
Input logic level high | VIH | 2.0 | - | VCC | V | - | |||
Input logic level low | VIL | 0 | - | 0.8 | V | - | |||
Receiver |
|||||||||
Output differential impedance | Rout | - | 100 | - | Ω | 1 | |||
Differential output swing,per lane | Vout | 300 | - | 800 | mVp-p | 2 | |||
Output logic level high | VOH | VCC-0.5 | - | VCC | V | - | |||
Output logic level low | VOL | 0 | - | 0.4 | V | - | |||
Notes: [1]AC coupled. [2]Into 100 ohm differential termination. |
发射器规格-光学
TRANSITTER SPECIFICATIONS-OPTICAL
Parameter | Symbol | Min | Typical | Max | Unit | - | |||
Center wavelength | λC | 1295 | - | 1325 | nm | 1 | |||
RMS spectral width | λrms | - | - | 3.5 | nm | 1 | |||
Average launch power, each lane | PAVG | -9.4 | - | 2.0 | dBm | - | |||
Optical modulation amplitude(OMA) | POMA | -4 | - | 2.2 | dBm | 1 | |||
Difference in launch power between any two lanes | Ptx,diff | - | - | 5.0 | dB | - | |||
Transmitter and dispersion penalty(TDP),each lane(max) | TDP | - | - | 2.9 | dBm | 1 | |||
Rise/Fall time | Tr/Tf | - | - | 30 | ps | - | |||
Extinction ratio | ER | 3.5 | - | - | dB | - | |||
Relative intensity noise | Rin | - | - | -128 | dB/Hz | - | |||
Optical return loss tolerance | TOL | - | - | 20 | dB | - | |||
Transmitter reflectance | RT | - | - | -12 | dB | - | |||
Transmitter eye mask margin | EMM | 10 | - | - | % | 2 | |||
Transmitter eye mask definition{X1,X2, X3,Y1,Y2,Y3} | - | [0.31,0.4,0.45,0.34,0.38,0.4} | - | - | |||||
Average launch power OFF transmitter,each lane | Poff | -30 | dBm | - |
接收器规格-光学
RECEIVER SPECIFICATIONS-OPTICAL
Parameter | Symbol | Min. | Typical | Max. | Unit | - | |||
Center wavelength | λC | 1295 | - | 1325 | nm | - | |||
Damage threshold | THd | +3 | - | - | dBm | - | |||
Overload,each lane | OVL | +2.5 | - | - | dBm | - | |||
Receiver sensitivity in OMA,each Lane | SEN | - | - | -11.35 | dBm | - | |||
Difference in receive power between any two lanes(OMA) | Prx,diff | - | - | 5 | dB | - | |||
Signal loss assert threshold | LOSA | -30 | - | - | dBm | - | |||
Signal loss de-assert threshold | LOSD | - | - | -12 | dBm | - | |||
LOS hysteresis | LOSH | 0.5 | - | - | dB | - | |||
Optical return Loss | ORL | - | - | -12 | dBm | - | |||
Notes: [1]Transmitter wavelength,RMS spectral width and power need to meet the OMAm inus TDP specs to guarantee link performance. [2]The eyediagram is tested with 1000 waveform. |
引脚描述
PIN DESCRIPTION
引脚定义

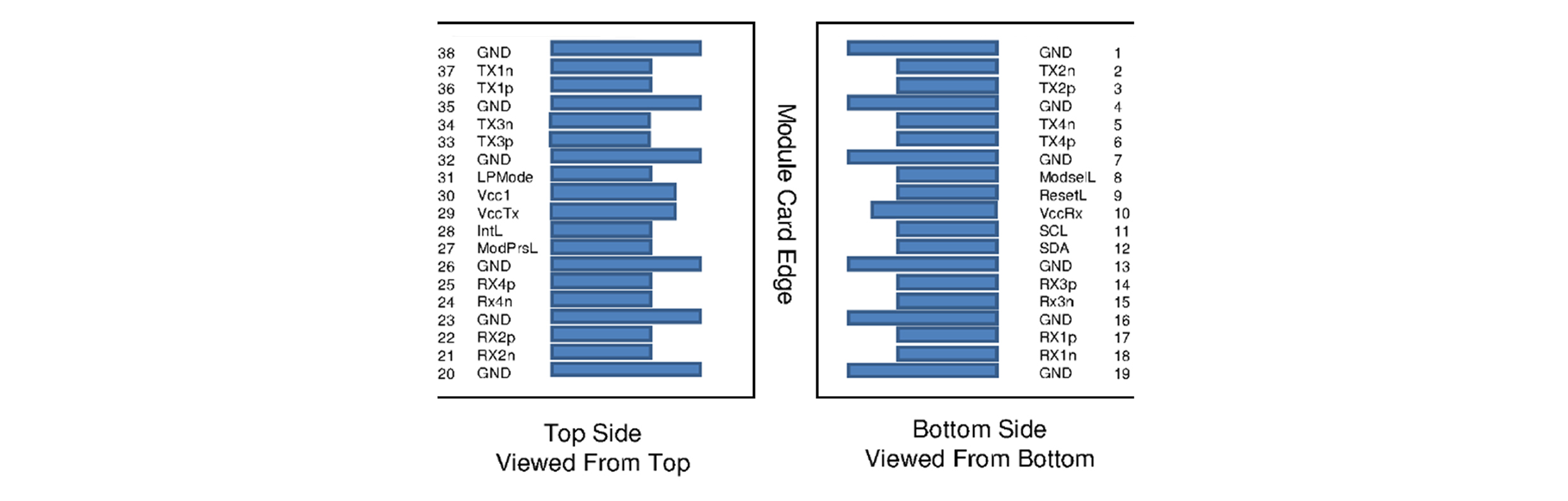

PIN DEFINITION
Pin | Symbol | Name/Description | |||||||
1 | GND | Ground | |||||||
2 | Tx2n | Transmitter inverted data input | |||||||
3 | Tx2p | Transmitter non-inverted data input | |||||||
4 | GND | Ground | |||||||
5 | Tx4n | Transmitter inverted data input | |||||||
6 | Tx4p | Transmitter non-inverted data input | |||||||
7 | GND | Ground | |||||||
8 | ModSelL | Module select | |||||||
9 | ResetL | Module reset | |||||||
10 | VCCRx | +3.3V power supply receiver | |||||||
11 | SCL | 2-wire serial interface clock | |||||||
12 | SDA | 2-wire serial interface data | |||||||
13 | GND | Ground | |||||||
14 | Rx3p | Receiver non-inverted data output | |||||||
15 | Rx3n | Receiver inverted data output | |||||||
16 | GND | Ground | |||||||
17 | Rxlp | Receiver non-inverted data output | |||||||
18 | Rx1n | Receiver inverted data output | |||||||
19 | GND | Ground | |||||||
20 | GND | Ground | |||||||
21 | Rx2n | Receiver inverted data output | |||||||
22 | Rx2p | Receiver non-inverted data output | |||||||
23 | GND | Ground | |||||||
24 | Rx4n | Receiver inverted data output | |||||||
25 | Rx4p | Receiver non-inverted data output | |||||||
26 | GND | Ground | |||||||
27 | ModPrsL | Module present | |||||||
28 | IntL | Interrupt | |||||||
29 | VCC Tx | +3.3V power supply transmitter | |||||||
30 | VCC1 | +3.3V power Supply | |||||||
31 | LPMode | Low power mode | |||||||
32 | GND | Ground | |||||||
33 | Tx3p | Transmitter non-inverted data input | |||||||
34 | Tx3n | Transmitter inverted data input | |||||||
35 | GND | Ground | |||||||
36 | Txlp | Transmitter non-inverted dataInput | |||||||
37 | Tx1n | Transmitter inverted data input | |||||||
38 | GND | Ground |
