产品型号
|
JFTSM-QSFP28-100-LW-80(ZR4)-LCD
|
工厂品牌
|
JFOPT嘉富
|
封装形式
|
QSFP28
|
光口类型
|
LC DX
|
最高总速率
|
111.81Gbps
|
每通道速率
|
25.78125Gbps
|
最大传输距离
|
80km
|
||
工作波长
|
1310nm
|
工作电压
|
3.3V
|
光纤型号
|
SMF
|
纤芯尺寸
|
9/125
|
发射器类型
|
LAN WDM EML
|
接收器类型
|
PIN
|
发射功率
|
2.0~6dBm
|
接收灵敏度
|
-28Bm
|
数字诊断(DOM)
|
YES
|
接收过载
|
4.5dBm
|
功耗
|
<6.5W
|
支持协议
|
100GBASE-ZR4
Ethernet Links |
工作温度(商业级)
|
0℃~+70℃
|
储存温度(商业级)
|
-40℃~+85℃
|
生产线介绍
PRODUCTION LINE INTRODUCTION
JFOPT嘉富持续投入光模块生产领域,产品覆盖1*9、SFP、10G、25G、100G、200G、400G、800G GPON/EPON/XG/XGSPON OLT等全系列光模块。同时为下游同行提供TOSA、ROSA、BOSA等光器件半成品解决方案。JFOPT嘉富生产线具备日产量一万只光模块、两万只光器件的能力。此外,JFOPT嘉富光模块拥有业界领先的耐高温、抗干扰特性,广泛应用于计算中心、运营商、交通安防、电力设施等行业领域。
产品介绍
PRODUCT PRESENTATION

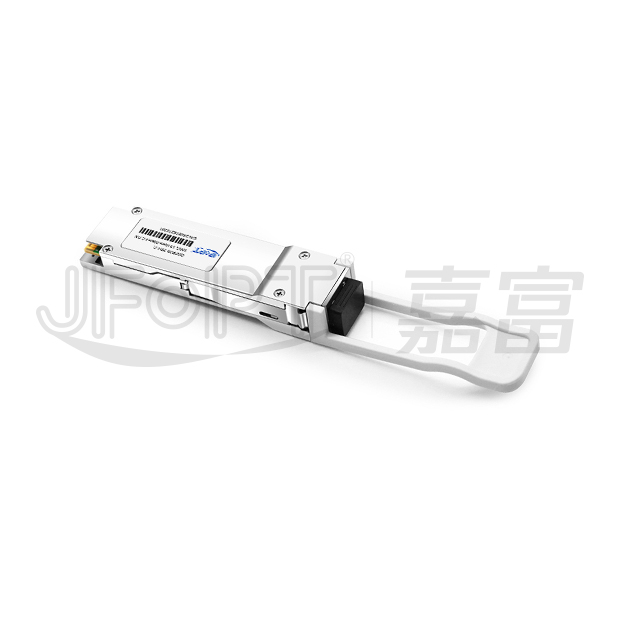

JFOPT QSFP28 100G LAN-WDM 80公里双工LC光模块是一款专为80公里长距光通信设计的高性能模块,集成四通道光发射器、四通道光接收器及配备两线制串行接口的模块管理单元,通过行业标准LC连接器将复用光信号传输至单模光纤;该模块严格遵循QSFP+多源协议(MSA),采用紧凑型结构设计,具备强固型光电接口与数字诊断功能,可耐受极端温度、高湿及强电磁干扰(EMI)等严苛外部环境,在恶劣工况下确保稳定可靠的运行性能。
光模块系列产品
TRANSCEIVER SERIES PRODUCTS
生产及检测设备
PRODUCTION & TESTING EQUIPMENT
产品特点
FEATURES
Compliant with 100GBASE-ZR4 | Support line rates from 103.125Gb/s to 111.81Gb/s OTU4 | |||||||
LAN WDM EML laser and PIN receiver with SOA | Up to 80km reach for G.652 SMF | |||||||
Hot pluggable 38 pin electrical interface | QSFP28 MSA compliant | |||||||

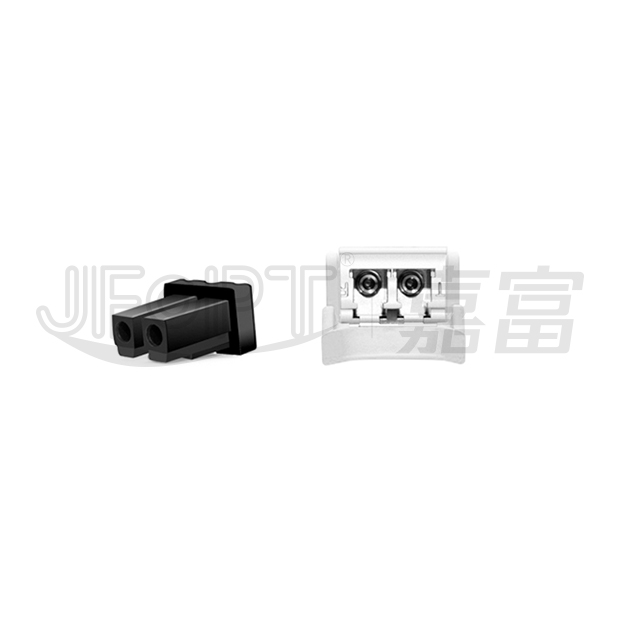

Duplex LC optical receptacle | Maximum power consumption 6.5W | |||||||
Single+3.3V power supply | Case operating temperature:0~+70℃ |
应用范围
APPLICATION
100GBASE-LR4 100G ethernet |
符合标准
STANDARD COMPLIANCE
绝对最大额定值
ABSOLUTE MAXIMUM RATINGS
Parameter | Symbol | Min. | Max. | Unit | |||||
Supply voltage | VCC | -0.5 | +3.6 | V | |||||
Storage temperature | TC | -40 | +85 | ℃ | |||||
Relative humidity | RH | 5 | 85 | % |
These values represent the damage threshold of the module.Stress in excess of any of the individual absolute maximum ratingscan cause immediate catastrophic damage to the module even if all other parameters are within recommended operating conditions.
推荐的操作环境
RECOMMENDED OPERATING ENVIRONMENT
Parameter | Symbol | Min | Typical | Max | Unit | ||||
Power supply voltage | VCC | 3.15 | 3.3 | 3.45 | V | ||||
Operating case temperature | Tca | 0 | - | 70 | ℃ | ||||
Link distance | D | - | - | 80 | km |
电气特性
ELECTRICAL CHARACTERISTICS
Parameter | Symbol | Min | Typical | Max | Unit | Ref | |||
Transmitter |
|||||||||
Input differential impedance | Rin | 90 | 100 | 110 | Ω | 1 | |||
Differential input voltage amplitude | Vin | - | - | 900 | mVp-p | 2 | |||
Receiver |
|||||||||
Output differential impedance | Rout | 90 | 100 | 110 | Ω | 1 | |||
Differential output voltage amplitude |
Vout | 300 | - | 900 | mVp-p | 3 | |||
Notes: [1]AC coupled. [2]Differential input voltage amplitude is measured between TxnP and TxnN. [3]Differentialoutput voltage amplitude is measured between RxnP and RxnN. |
发射器规格-光学
TRANSITTER SPECIFICATIONS-OPTICAL
Parameter | Symbol | Min | Typical | Max | Unit | ||||
Center wavelength | Ch0 | λ0 | 1294.53 | 1295.56 | 1296.59 | nm | |||
Ch1 | λ1 | 1299.02 | 1300.05 | 1301.09 | nm | ||||
Ch2 | λ2 | 1303.54 | 1304.58 | 1305.63 | nm | ||||
Ch3 | λ3 | 1308.09 | 1309.14 | 1310.09 | nm | ||||
Bit rate per channel | B | 25.78125±100ppm | Gbps | ||||||
Side mode suppression ratio | SMSR | 30 | - | - | dB | ||||
Average launch power,each lane | - | 2 | - | 6 | dBm | ||||
Launch power in OMA minus TDP,each lane | OMA-TDP | -0.7 | - | - | dBm | ||||
Transmission & dispersion penalty, each lane | TDP | - | - | 2.5 | ![]() |
||||
Relative intensity noise | RIN | - | - | -130 | dB/Hz | ||||
Transmitter reflectance | - | - | - | -20.0 | dB | ||||
Extinction ratio | ER | 6 | - | - | dB | ||||
Transmitter eye mask definition {X1,X2,X3,Y1,Y2,Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||
Average launch power of OFF transmitter,each lane | - | - | - | -30 | dBm | ||||
Optical return loss tolerance | - | - | - | 20 | dB |
接收器规格-光学
RECEIVER SPECIFICATIONS-OPTICAL
Parameter | Symbol | Min. | Typical | Max. | Unit | ||||
Center wavelength | Ch0 | λ0 | 1294.53 | 1295.56 | 1296.59 | nm | |||
Ch1 | λ1 | 1299.02 | 1300.05 | 1301.09 | nm | ||||
Ch2 | λ2 | 1303.54 | 1304.58 | 1305.63 | nm | ||||
Ch3 | λ3 | 1308.09 | 1309.14 | 1310.09 | nm | ||||
Bit rateper channel | B | 25.78125±100ppm | Gbps | ||||||
Damage threshold,each lane | - | 6.5 | - | - | dBm | ||||
Average receive power,each lane | - | -28.0 | - | -7 | dbm | ||||
Unstressed sensitivity (OMA) at 5x10-5 BER | OMAin | - | - | -28 | dBm | ||||
LOS assert | LOSA | -40 | - | - | dBm | ||||
LOS de-assert | LOSD | - | - | -29 | dBm |
引脚描述
PIN DESCRIPTIONS
引脚定义
PIN DEFINITION
Pin | Symbol | Name/Description | |||||||
1 | GND | Ground | |||||||
2 | Tx2n | Transmitter inverted data input | |||||||
3 | Tx2p | Transmitter non-inverted data input | |||||||
4 | GND | Ground | |||||||
5 | Tx4n | Transmitter inverted data input | |||||||
6 | Tx4p | Transmitter non-inverted data input | |||||||
7 | GND | Ground | |||||||
8 | ModSelL | Module select | |||||||
9 | ResetL | Module reset | |||||||
10 | VCCRx | +3.3V power supply receiver | |||||||
11 | SCL | 2-wire serial interface clock | |||||||
12 | SDA | 2-wire serial interface data | |||||||
13 | GND | Ground | |||||||
14 | Rx3p | Receiver non-inverted data output | |||||||
15 | Rx3n | Receiver inverted data output | |||||||
16 | GND | Ground | |||||||
17 | Rxlp | Receiver non-inverted data output | |||||||
18 | Rx1n | Receiver inverted data output | |||||||
19 | GND | Ground | |||||||
20 | GND | Ground | |||||||
21 | Rx2n | Receiver inverted data output | |||||||
22 | Rx2p | Receiver non-inverted data output | |||||||
23 | GND | Ground | |||||||
24 | Rx4n | Receiver inverted data output | |||||||
25 | Rx4p | Receiver non-inverted data output | |||||||
26 | GND | Ground | |||||||
27 | ModPrsL | Module present | |||||||
28 | IntL | Interrupt | |||||||
29 | VCC Tx | +3.3V power supply transmitter | |||||||
30 | VCC1 | +3.3V power Supply | |||||||
31 | LPMode | Low power mode | |||||||
32 | GND | Ground | |||||||
33 | Tx3p | Transmitter non-inverted data input | |||||||
34 | Tx3n | Transmitter inverted data input | |||||||
35 | GND | Ground | |||||||
36 | Txlp | Transmitter non-inverted dataInput | |||||||
37 | Tx1n | Transmitter inverted data input | |||||||
38 | GND | Ground |
