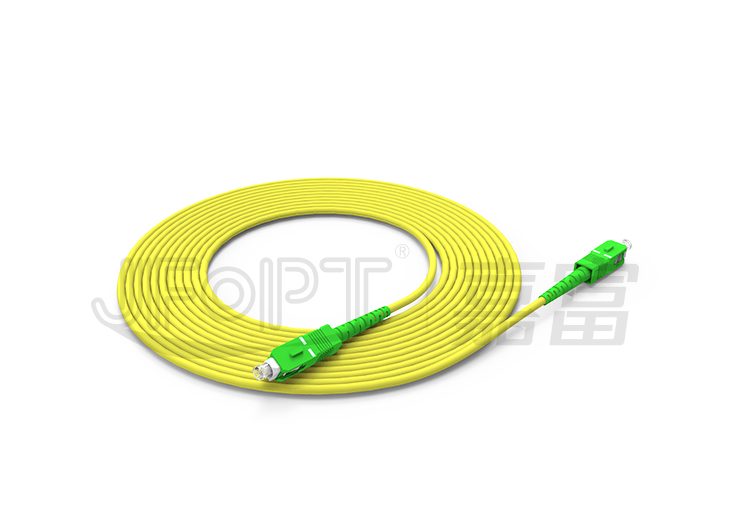

光纤连接器

本系列文章向工程师和技术人员介绍了生产过程的各个方面,以制造世界一流的光纤连接器(也称为光纤跳线)。在
光纤组件的制造过程中,组装符合所有有关性能和长期可靠性的所有国际标准的高质量连接器绝对至关重要。

在此文章中,我们向您介绍光纤连接器的关键组件以及连接器的关键规格。

光纤连接器的关键组件
尽管用于单光纤和多光纤组件的连接器有许多不同的样式,但是基本上所有的连接器都具有相似的结构。本文简要介绍了这些关键组件。(我们鼓励您查看嘉富中心术语表,以熟悉各种行业术语。)

光纤连接器组件

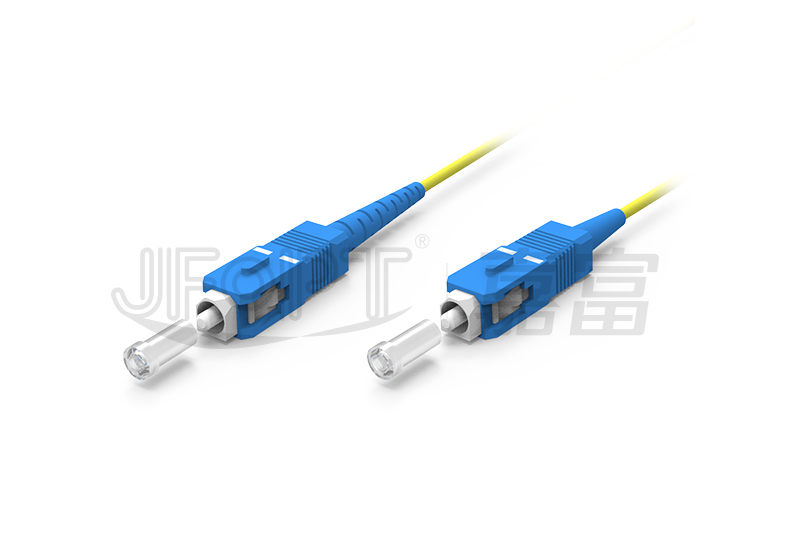

几乎所有类型的光纤连接器都具有以下组件:
连接器壳体–有时称为连接器主体或外部壳体,该壳体是连接器的最大部分,并固定着套圈。通常,外壳由塑料制成。(某些连接器样式为金属。)该外壳使您可以将光缆组件与适配器或其他连接器配对。

套圈–连接器的重要组成部分,套圈将光纤固定在适当的位置并有助于其对准。套圈可以是塑料,陶瓷,金属或玻璃,通常是圆柱形的,中间有一个孔。
法兰–这种材料将套圈固定在外壳中。有些套圈需要法兰,有些则不需要。

压接套管–压接套管由柔软轻质的金属制成,例如铝或黄铜。技术人员使用压接工具压接压接套筒,以将光纤的强度部件固定到连接器上。这提供了抗张强度,抗拉强度和应变消除。某些连接器样式具有内置的压接套管。

应力消除保护套–有时也称为弯曲消除保护套,该组件提供侧拉弯曲控制,以防止光纤弯曲超过90度并提供抗扭曲性。每个连接器都在后壳上装有一个应力消除套,以减少机械应力。

弹簧–几乎所有连接器都装有弹簧。弹簧对与其配合的弹簧加载连接器保持稳定的压力。
后壳–后壳的主要工作是使光纤穿过连接器的后部(接线侧)。其次要工作是为压接套筒提供平台。在某些情况下,后壳是法兰的一部分。



连接器的主要规格
连接器的规格决定了其性能的质量和长期可靠性。这就是为什么必须购买高质量的连接器。公差宽松的低质量连接器会导致光学性能问题,例如高插入损耗,低回波损耗和不可重复的结果。较低质量的连接器也会引起许多机械问题。

无论您是购买单模连接器还是多模连接器,对于以下连接器规格,您都希望有最佳的测量公差:

套圈孔直径–可以说,套圈是光纤连接器中最重要的组件。为了使插入损耗最小,您应使用可用的最窄公差的套圈孔直径。

套圈孔同心度–套圈孔的形状必须为圆形。否则,您会遇到套圈孔偏心率:蛋形或椭圆形的孔,无法将光纤保持完美对齐,并且会降低连接器的性能。套圈孔的同心度是从内径到外径(内径至外径)测量的。

密封垫圈孔至外径(OD) –密封垫圈中的孔必须完全居中。如果没有,则其所容纳的光纤将无法正确居中和对齐。这就是为什么购买具有严格公差的密封垫圈很重要的原因。

在嘉富,我们鼓励客户购买高质量的光纤连接器,这些连接器对插芯孔直径,插芯孔同心度和插芯孔到外径的公差最严格。当您的光缆组件工厂使用满足严格测量公差的连接器时,您就可以构建世界一流的光缆组件,从而提供性能和长期可靠性。
