如何识别高质量的光纤跳线
日期:2021-03-11 11:36:52

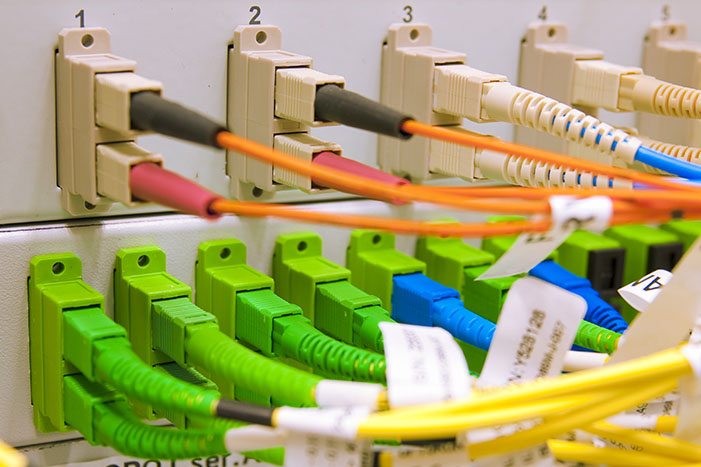

光纤跳线

光纤跳线在哪里使用?
光模块和光纤跳线的使用在光纤数据传输(尤其是交换机和设备之间的数据传输)中起着重要作用,现在已广泛用于电信和数据通信中。电信测试设备还需要光纤跳线来连接系统以进行测试。除了数据中心连接和互连之外,光纤跳线还可以用于多种接入方式,例如CATV连接以及最后一英里的光纤到户。

光纤跳线的特点
光纤跳线是通过用一种连接器将多模或单模光缆的端部封盖而构造的,该连接器将与连接在光学设备有源板或端口上的相同类型的连接器尾纤一起扣住。光纤和连接器这两个主要组件将决定光纤跳线的功能:低插入损耗,高回波损耗,良好的互换性和环境适应性。传输介质是单模或多模光纤,通常黄颜色是长距离传输的单模光纤,而橙色,浅绿色或洋红色是短距离传输的多模光纤。

跳线


有哪些不同的跳线模式?
有单模光纤跳线和多模光纤跳线。“模式”一词是指光缆芯中的光传输模式。单模跳线使用9/125µ玻璃纤维,为黄颜色护套,而多模跳线使用OM1-62.5/125µ或OM2-50/125µ玻璃,为橙色。此外,还有10兆激光优化的OM3和OM4,护套通常是浅绿色的。同时,OM4主要以品红色提供。

光纤跳线的结构是什么?
单工光纤跳线由单芯光纤组成,而双工光纤跳线由两芯光纤组成,可以为多模或单模。此外,还有带状分支光缆组件(即,一端是带多光纤的带状光纤,一个带状光纤连接器,例如MTP连接器,另一端是带连接器的多单工光缆,例如ST跳线,SC跳线, LC跳线等)。


光纤跳线有哪些不同的连接器类型?
为您的跳线特殊用途选择正确的连接器类型至关重要,例如对于成功的远程现场团队干预远程电信节点的互连设备而言,不希望使用带有FC-FC连接器的跳线来进行连接上尾纤SC型。当前大多数配置包括:LC-LC,SC-SC,ST-ST,E2000-E2000,LC-SC,LC-ST,LC-E2000。

有哪些可用的光纤跳线长度?
跳线长度主要影响衰减。多模光纤的衰减值为每公里3.5 dB。您可向我们提出定制要求。

对传输系统的影响
由于在传输系统的设计之初,它将使用光纤作为承载数据流的主要介质和用于电信设备之间互连的主要介质,因此系统架构师必须考虑无源组件的插入损耗:光纤跳线衰减与其长度成比例,并且连接器附带的衰减器作为补偿器。为了在光学系统中执行正确的工作,依赖这些组件的特性非常重要。光纤跳线不能保持光纤的质量,并且连接器会随着时间的推移而劣化。
