数据中心升级到400G的挑战与解决方案!
日期:2021-03-10 02:51:14
带宽升级

带宽需求的快速增长已将数据中心运营商推向了大规模升级。曾经有一段时间10G流行。后来,40G取代了10G。如今,100G已成为使用最广泛的技术之一。但是,现在400G已正式可用,而IEEE正在研究800G。许多数据中心运营商已经开始寻求向400G的升级,但仍有一些人感到困惑。这种升级涉及特定的挑战。今天,我们决定为读者提供一些有关40G、100G或200G到400G升级的重要信息。

从40G / 100G到400G的升级挑战
好吧,400G是一种较新的技术,它与现有互联网络基础结构的向后兼容性是一个问题。众所周知,针对400G开发了完全不同的外形尺寸(QSFP-DD,OSFP,CFP8等)。不幸的是,OSFP不支持向后兼容性,因为它比QSFP还要宽和更长。

就向后兼容性而言,400G QSFP-DD是一个更好的选择,因为QSFP-DD端口旨在支持100G和40G可插拔收发器。幸运的是,由于我们在市场上有大量可用的资源,因此仍然可以进行快速升级,而今天我们决定讨论其中的一些资源。在这里,必须知道CFP8并不是一个受欢迎的选择,因为它的尺寸特别大。

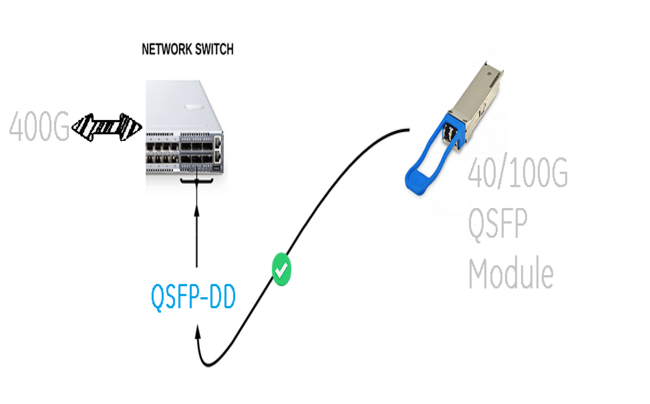

QSFP-DD端口向后兼容
如前所述,可以将40G QSFP或100G QSFP模块插入任何QSFP-DD端口。在这种布置中,不需要机械适配器。但是,必须正确配置QSFP-DD端口(根据需要将数据速率设置为40G或100G),因为在这种情况下它将不支持400G。

400g带宽

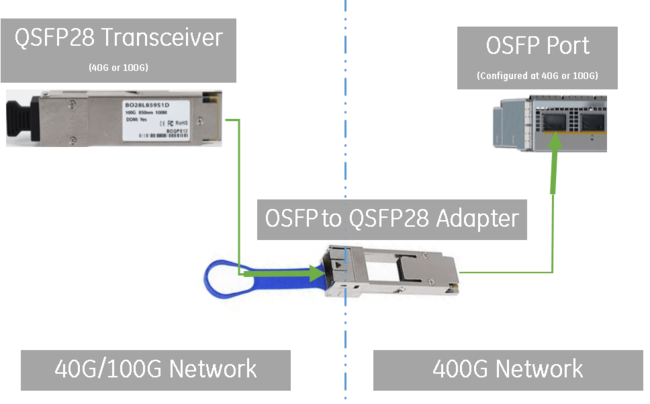

如何在OSFP端口中使用QSFP光模块?
40G或100G QSFP光模块不能直接插入OSFP端口。OSFP端口具有某些设计功能。但是,在完全无源的机械适配器的帮助下,这种布置是可能的。

该适配器可以帮助用户满足OSFP的向后兼容性限制。JFOPT提供了符合MSA的OSFP至QSFP28适配器或转换器。可以部署此转换器以将任何400G OSFP端口转换为100G QSFP28端口。记住!在这种情况下,OSFP端口不能以400G数据速率运行。它应该已经重新配置为100G的数据速率。对于希望升级其高速网络的用户来说,OSFP到QSFP28适配器是理想的解决方案。

400G至40G / 100G直接连接分支电缆
直接连接的分支电缆有多种配置。这些电缆可将400G带宽分成多个100G或40G数据流。这样,单个OSFP或QSFP-DD端口可以与多个QSFP28端口连接。这些电缆的一端(例如,连接器A)配有OSFP连接器。而另一端(例如,连接器B)带有多个QSFP28,SFP56或QSFP56连接器。直接连接型分支电缆使用铜缆传输数据。因此,这些电缆仅适用于短距离应用。

分支电缆

使用这些电缆,可以将400G带宽分布在100G,200G或50G带宽的多个流中。在此,重要的是要了解无源直接连接分支电缆不包含信号调节电子设备。因此,当您不支持信号调理时,不建议使用无源电缆。在需要信号调节的情况下,应仅使用有源直连分支电缆。JFOPT提供了以下变化范围广泛的直接连接分支电缆。

OSFP直接连接分支电缆(无源)
400GBASE-CR8 OSFP到4 X QSFP28(400G到4 x 100G)
400GBASE-CR8 OSFP到8 X SFP56(400G到8 x 50G)
400GBASE-CR8 OSFP到2 X QSFP56(400G到2 x 200G)

QSFP-DD直接连接分支电缆(无源)
400GBASE-CR8 QSFP-DD至4 X QSFP28(400G至4 x 100G)
400GBASE-CR8 QSFP-DD至8 X SFP56(400G至8 x 50G)
400GBASE-CR8 QSFP-DD至2 X QSFP56(400G至2 x 200G)

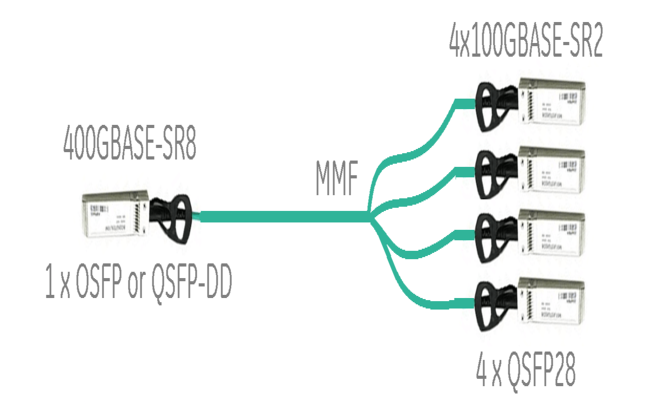

400G至40G / 100G / 200G有源光分支光缆
与直接连接电缆不同,光纤被用作有源光缆中的传输介质。因此,在该分支装置中,可能会有更大的链接距离。这些电缆的一端带有400G收发器。而另一端提供了多个40G或100G收发器。因此,400G有源光分支电缆充当400G和40G / 100G / 200G网络之间的桥梁。

这些电缆带有数字光学监视(DOM)和数字诊断监视(DDM)接口。因此,用户可以访问所有关键参数,包括:实时提供激光偏置电流,电源电压,激光接收的输入功率和激光平均输出功率。


400g有源光分支电缆

400G有源光分支电缆带有集成电子设备,可以提供更长的传输距离。但是,这些电缆比直接连接的电缆消耗更多的功率。JFOPT提供全面的400G有源光分支光缆。以下是其产品组合的简短摘要:
OSFP有源光分支光缆
400GBASE-SR8 OSFP到4 x QSFP28(400G到4 x 100G)
400GBASE-SR8 OSFP到8 x SFP56(400G到8 x 50G)
400GBASE-SR8 OSFP到2 x QSFP56(400G到2 x 200G)

QSFP-DD有源光分支光缆
400GBASE-SR8 QSFP-DD至4个QSFP28(400G至4 x 100G)
400GBASE-SR8 QSFP-DD至8 x SFP56(400G至8 x 50G)
400GBASE-SR8 QSFP-DD到2个QSFP56(400G到2个200G)

计划到400G的数据中心运营商容易面临各种挑战。但是,我们现在有很多可用的解决方案。QSFP-DD的向后兼容性以及各种分支电缆的可用性,使消费者可以进行无缝且较简单的升级。除了可热插拔的有源光分支电缆以外,还可用于在线更改网络路由。紧跟Internet逐渐升级到400G的步伐似乎是不可避免的。
