什么是带状光缆?带状光缆的五个基本原理
日期:2021-02-24 01:55:23
带状光缆

带状光缆,您详细的了解过吗?试图了解这些光纤网络无源设备的功能可能会造成混淆。如何选择正确的带状光缆最适合您的光纤基础设施,这是一个更大的难题。为了避免造成混淆,我们创建了有关带状光缆基本问题的快速解答列表,以帮助您建立和运行光纤网络。

什么是带状光缆?
带状光缆的确切名称就是光纤的带状,由扁平带形成。这是通过制作一系列单独的光纤并将它们铺贴并彼此粘合来实现的。使用该技术,最多可以将24条光纤组合在一起。通常将光纤并排放置以形成扁平带。

然后使用特殊的防水胶带材料将其固定在适当的位置。此过程仅使用涂层光纤,这有助于在网络上工作时提供额外的空间。只要安装程序在紧凑的安装空间中拥有一个应用程序(例如许多数据中心),这种类型的光缆通常是解决方案之一。由于带状光缆的设计,熔接变得更加容易,节省了时间和金钱。

带状光缆由许多国际标准组织(包括国际电化学委员会(IEC)和绝缘光缆工程师协会(ICEA))进行了描述。光纤带被指定为IEC 60794系列规范和ICEA光缆文件的一部分,这些文件是ANSI批准的美国国家标准。GR-20-CORE的外部工厂光纤以及光缆规格与本文档中提到的光纤以及带状光缆有关。

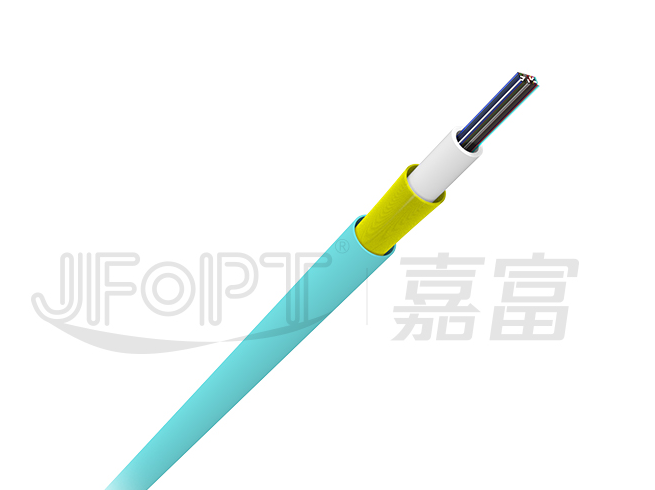

带状光缆

带状光缆的特性和优点
带状光纤跳线的第一个优点是可以节省时间并降低安装成本。由于光缆是预先捆扎好的(通常由12组独立的光纤组成),因此安装人员和技术人员可以执行更简单,更快速的质量熔接,从而可以将带状矩阵中的所有光纤同时缝合在一起。这意味着更少的安装时间,更低的安装人工成本以及停机期间的更快恢复。

带状光缆的第二个好处是增加了给定光缆中的光纤密度。尤为重要的是光纤密度,因为数据中心中光纤数量的增加,这是一个诱人的功能和优势。

带状光缆的缺点
传统的光缆可以在所有方向上平滑弯曲-在适当的弯曲半径规格内,带状光纤的运动平面受到限制,但只能沿其纵轴弯曲。这称为“优先弯曲”-因为光缆仅喜欢沿移动的轴弯曲。无法控制光缆内部带状结构的方向,因此带状光纤的任何弯曲都可能垂直于其纵向束带轴,这可能会在光纤上引起应力。这可能会损坏光缆并导致插入损耗(信号功率损耗)。

带状光缆应用

带状光缆的应用
带状光缆可用于室内FTTH网络和室内/室外点对点应用,也可用于MTP光纤接线盒的互连和交叉应用;12芯扁光缆是最广泛使用的带状光缆之一,和12芯带状光纤跳线可以通过LC连接器或SC连接器,例如单工,双工连接器或可容易地使用MTP连接器用于端接; 带状光纤跳线也可以用松散的套管光缆缝合。具体方法是去除带状光纤跳线的涂层,然后将12个光纤熔断器分批缝合在一起。

但是,带状光纤在室内并非始终是最佳选择:当室内带状光纤传输到机柜时,操作用于端接的光缆将变得充满挑战。实际上,有人说,许多带状光缆在加工时会感觉像“铁棒”。可以想象,这使安装困难。即使端接过程更快,由于光缆安装时间过长,将这些光缆布线到机柜和机架的复杂性也可能节省时间。

带状光缆和松套管光缆之间的区别
带状光缆和散管光缆看起来有所不同。带状光缆其中大多数是扁平的,而散管光缆使用一束光缆,其中大多数是圆形的。结构不同。带状光缆由一个光纤带组成,而散管光缆通常由一个0.9mm的套管组成。

不同的光纤排列。光纤内部的带状光纤跳线按颜色顺序排列,捆扎和布置为相对固定的形式,光纤内部的束状光纤跳线未设置,每根光纤更加独立。

概括
带状光缆更轻,更紧凑并且更易于处理和拼接。由于传输协议发展到越来越高的数据速率,因此它最适合将来的扩展。我们提供用于室内光纤布线的不同带状光缆。
