入户皮线光缆的衰耗是怎么回事
日期:2021-01-28 03:02:43

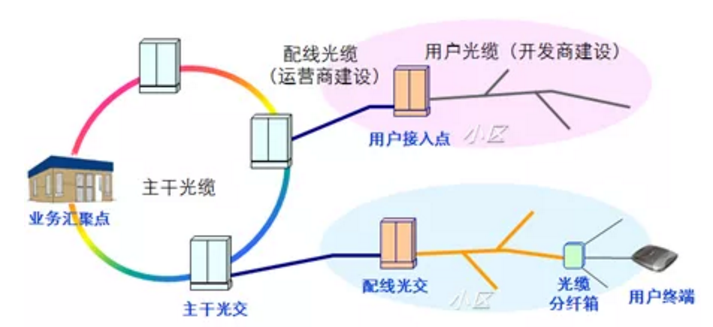

ONU弱光的原因主要有两个方面:设备原因和ODN链路过度故障。ODN链路分为干线、接线、引线、入户多个段,最终哪个锻造段最有可能造成衰变超标?

光纤配线箱

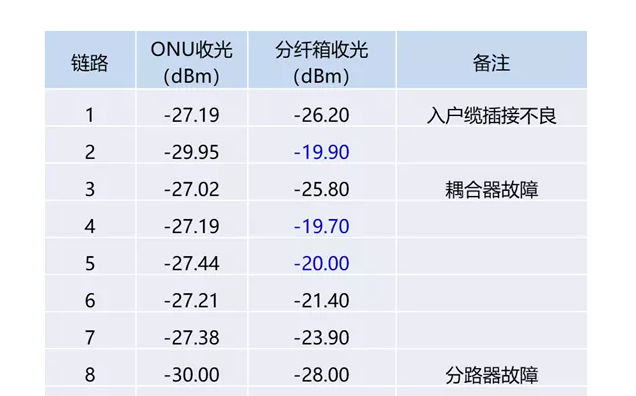

对于弱光ODN链路,我们分别在主干光交叉口和分布光交叉口测试了PON的下行光功率,未发现明显异常。在光纤配电箱测试时,仅发现约30%的异常衰减,如下表所示,说明约70%的弱光链路问题发生在家庭段。

光纤配线箱链路问题


家用电缆段通常采用蝶形电缆(俗称“皮线光缆”) ,长度不足100米,仅占整个ODN连接长度的1% 左右,为什么会有较大的衰耗呢?

1.故障现象

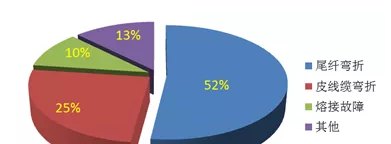

常用的G.657和G.652光纤的抗弯性能有什么区别?”,我们分析了光纤配线箱和光猫处的FTTH光缆末端使用了G.652尾纤,这是FTTH光缆衰减过大的主要原因。但是,大约25%的链路损耗过大,这是由尾纤本身弯曲造成的。

皮线光缆

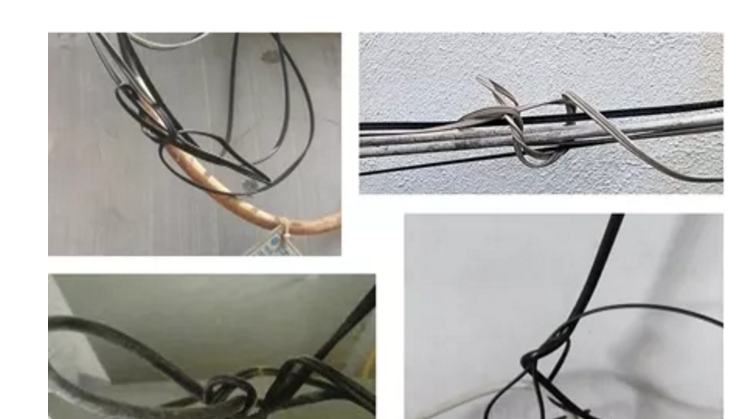

皮线光缆主要采用的是抗弯曲系统性能具有较好的G.657A2类光纤,通常,皮线光缆的弯曲半径不超过7.5mm时,宏弯损耗进行基本信息可以通过忽略。但故障以及现场调查发现的现象确实与皮线缆的弯折有关。

皮线光缆


当这些弯曲松开时,断层就消失了;如果不是宏观弯曲损失,原因是什么?

2.故障原因分析

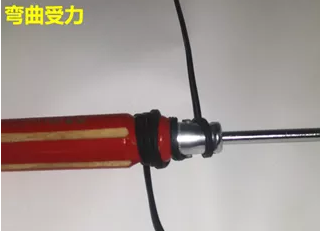

考虑到在某些情况下皮革光缆上存在受力,我们测试了皮革光缆在弯曲受力的情况下的额外损耗,并发现弯曲不会显著增加额外的损耗。

皮线光缆测试


会不会和光缆打结有关?因为从故障现象来看,故障点的皮线和光缆经常打结。经过测试,发现打结不会显著增加附加损耗。即使缆绳打结并受到外力作用,附加损失也不会显著增加。

光缆故障解决


通过对现场故障照片的仔细研究,发现在大多数情况下,光缆会发生扭转,因此,额外的损耗是在光缆扭转后测量的。皮线光缆绞合后的附加损耗明显增加。皮线光缆绞合时,附加损耗增加更明显。在皮线光缆对绞、打结的情况下再施加一个外力进行测试下:附加损失高达3.24分贝。光缆的扭曲是造成附加损耗的主要原因。和现场的情况一致。

3.结论与建议
由于采用了G.657A2光纤,只要弯曲半径不小于7.5mm,即使有弯曲打结,施加外力也不会明显增加附加损耗。但如果发生扭绞,会产生明显的附加损耗,如果扭绞状态下发生打结甚至施加外力,附加损耗会显著增加。因此,应避免这种情况。
