光线连接器清洁的技巧_请遵循以下特定的清洁技术
日期:2021-02-02 11:08:38
光纤连接器的清洁活动可以分为两个不同的“区域”:

1.在光纤组装过程的制造阶段
2.在安装光纤时,例如数据通信,激光处理,传感器等。

在这两种活动中,光纤连接器的清洁度对于保证端面质量以及光信号质量至关重要。为此,生产团队和安装技术人员应遵循特定的清洁技术。因此,无论您是进行光纤装配操作还是在数据中心,电信公司,测量网络,大功率激光应用等中安装跳线,暗盒,机柜,传感器,本文都是有用的资源。

即使您和您的团队遵循了良好的清洁习惯,也请花几分钟时间阅读本文,以确保在每个步骤中都正确清洁了光纤连接器。划破光纤芯线的连接器可能会损坏,以至于需要在现场进行更换,这既费时又昂贵。

光纤连接器清洁

组装过程中的清洁技巧

光纤组装过程中的许多阶段,都要清洁连接器,以防止损坏(例如刮擦)并防止测量错误。

清洁在以下生产步骤中进行:

1. 在抛光步骤之间和最终抛光之后
2. 在目视检查之前和之中(抛光连接器之后)
3. 端面几何尺寸测量之前
4. 光学测试之前
5. 封盖包装前的最终检查期间

在抛光步骤之间和最终抛光步骤之后使用的特定清洁技术
抛光过程中每个清洁动作的目的是去除连接器端面以及固定装置表面的残留物。(抛光残留物可以包括金刚石或氧化铝砂砾,来自套圈的陶瓷或二氧化硅材料,以及光纤中的玻璃残留物。)在整个抛光过程中清除残留物可防止交叉污染,交叉污染会在随后的抛光步骤中划伤光纤。

请注意,清洁时无需使用检查显微镜。因此,您必须花些时间仔细查看固定装置和连接器的外观。在连接器上寻找干净的表面,没有任何抛光屑。并在灯具表面上寻找白色的薄雾。

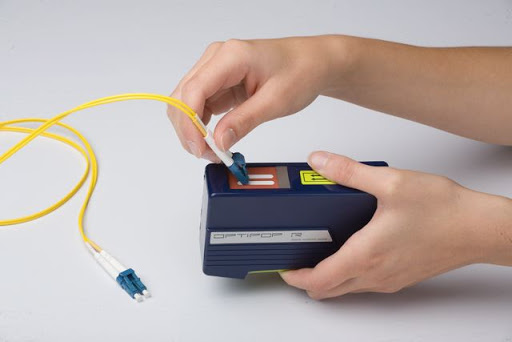

光纤清洁盒

在抛光步骤之间,请遵循以下提示:
(1)用喷雾瓶在固定装置表面上喷洒去离子水,并用酒精轻轻清除所有碎屑。确保擦拭所有连接器以及抛光夹具,因为整个夹具都被抛光砂污染。
(2)如果使用清洁棒,可以使用此水/气枪进行喷涂。然后,用酒精小心擦拭连接器和固定装置的表面。
(3)在最后的抛光步骤之后,彻底清洁连接器并完成夹具表面(与之前的中间步骤一样),然后使用气枪干燥表面。接下来,用专用清洁液浸洗,并以圆周运动清洁所有连接器。使用IPA是很常见的方法,可以产生良好的效果,但确实有可能在套圈端面上产生静电荷,从而使端面变成灰尘磁铁。

在抛光后的所有生产步骤中使用的特定清洁技术
在抛光过程之后进行清洁的主要目的是确保在几何或光学测量过程中验证连接器时不污染。在目视检查期间,应在验证连接器的外观并对经过的连接器进行后续处理步骤(如几何形状和光学测量)的同时,确定并识别所有污染物。使用适当的放大倍率检查端面。在许多情况下,其中一个标准化机构提供的文件中描述了放大倍数和检查标准。

根据检测到的污染类型,使用以下方法之一彻底清洁连接器:
(1)对灰尘,灰尘或黑点使用干洗–用清洁布或卷轴清洁剂擦干。如果不能通过干洗去除污染物,请使用湿洗方法。

(2)使用湿法清洁油性或油脂状污染物–使用用特殊清洁液(无IPA)稍微润湿的清洁布或卷盘清洁器-为什么没有IPA?迄今为止,使用99%以上的IPA是最常用的方法。如果不合适,我们应该解释原因。建议使用什么“特殊清洁液”。液体将溶解污染物,并防止连接器端面带电,这会随着时间的流逝而使端面更清洁,因为将吸引更少的灰尘颗粒。另外,清洗液蒸发时不会留下任何残留物。

(3)在每个清洁步骤之后,请使用显微镜在相同的条件下检查连接器:放大倍数,光线设置等。如果您仍然在端面上看到污染物,请重复清洁步骤。如果从干洗开始,请使用清洁液清除污染物。

当您重复清洁操作时,可以逐渐增加施加的压力。始终以轻柔的压力开始,以去除小的碎屑,例如疏松的抛光颗粒,而不会刮擦表面。如有必要,可以使用清洁液和适度的压力除去其他“粘性”污染物。

安装过程中的清洁技巧
当安装了光纤网络时,必须遵循特定的安装程序才能拥有快速,无错误的运行网络。记住这句话是有帮助的:“第一次正确。”

在修补连接器之前,请使用显微镜检查整个密封垫圈的端面。您可能希望该连接器通过所有测试,端面干净,并在包装​​和装运光纤组件之前用防尘帽盖好。此外,在野外取下盖子后,您应该期望在运输和处理过程中看到一些松动的颗粒。

在安装过程中应用以下清洁技术至关重要:

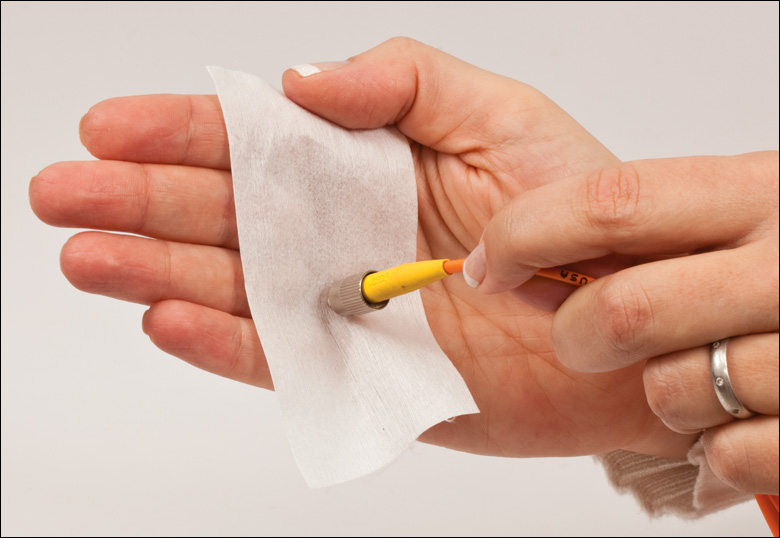

拆开跳线的包装,打开它的盖子,然后用显微镜检查连接器的尖端。如果连接器不干净,请用干布或卷轴清洁剂仔细清洁。再次检查并重复直到清洁为止,如有必要,最终使用湿法。

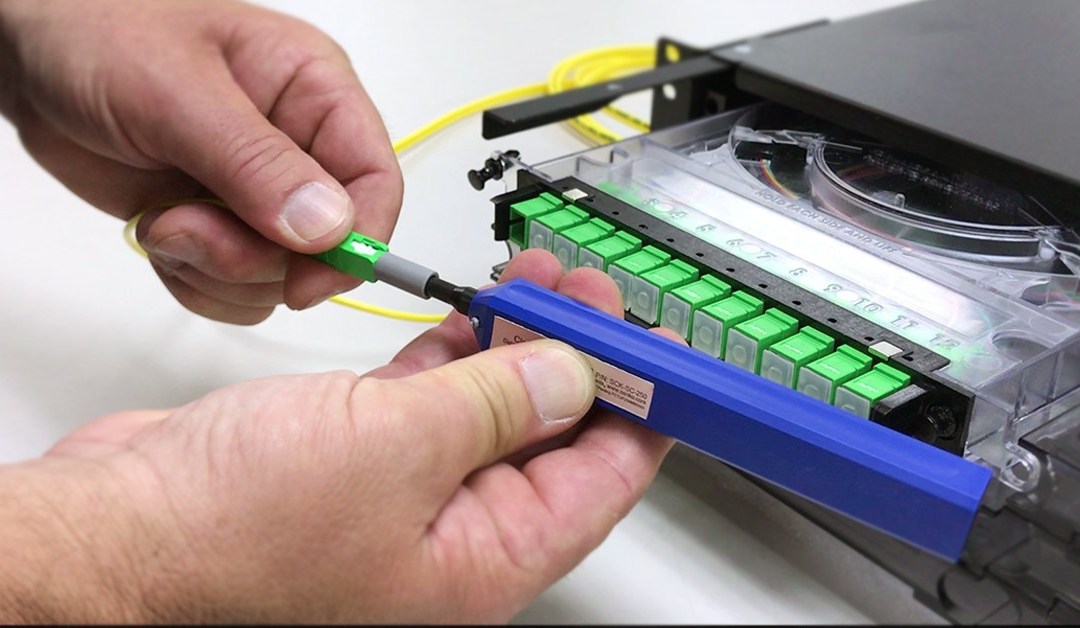

修补之前,必须检查所有适配器端口是否有污染物。

如果发现有污染,请使用1.25mm或2.5mm的干棉签清洁端面。您可以使用干法或湿法清洁端面,具体取决于污染物。再次检查。如果两个连接器都很干净–手中的连接器和配对的连接器–那么可以安装该连接器。

如果机架中的连接器被污染,则可能会将碎屑,油或其他污染物转移到您手中的原始连接器中。这可能会导致现场连接故障,维修起来可能既困难又昂贵。

对于配对的连接器,请遵循以下规则进行对清洁:不要清洁一端插入物,然后取出另一端进行清洁。该规则适用于无法检查已安装的另一端的情况(例如:测试设备连接器接口)。最后的注意事项:在需要清洁收发器端口时,请务必阅读清洁说明。

光纤清洁笔

以下技巧适用于两个“领域”:光纤组件的制造过程和安装过程。
(1)首先用中性肥皂洗手。彻底冲洗肥皂并擦干手。请勿使用任何类型的保湿剂或洗手液,因为这会污染连接器的端面。
(2)不要使用乳胶手套。它们所含的油污和污垢比干净的手还要多。
(3)请务必先检查连接器!然后确定清洁措施。清洁后检查连接器,并根据需要重复清洁步骤。
(4)处理布,抹布或棉签时要小心。处理不当会导致交叉污染。
(5)不要重复使用清洁材料。材料上的任何污染物都可以转移到下一个连接器,这可能会严重损坏该连接器的光纤。不要试图节省一分钱,因此要破坏10美元的跳线或500美元的跳线!
(6)进行湿法清洁时,请使用特殊的光纤清洁液。这种经过特殊设计的流体不会留下任何残留物,不会很快蒸发,在清洁过程中不会对连接器产生静电荷,不会溶解油脂和油基污染物,并且不易燃。
(7)切勿使用异丙醇(IPA)!它不提供上述特定属性,并且可以将连接器变成灰尘磁铁。应该更多地解释,因为这是迄今为止最常见的方法。我相信有些人在清洁站使用空气去离子机或类似的装置,专门用于排出端面上的任何积聚的静电荷。
(8)清洁连接器的末端时,请确保还检查配对的适配器或跳线。当将干净的连接器插入受污染的适配器中时,污染物将被转移。仔细检查两端,必要时进行清洁,然后再次检查。一切都清理干净后,就可以制作补丁了。现在,您可以确定光学信号不受任何污染的影响,因为两个端面都是原始的。

在清洁光纤连接器时,至关重要的是要花一些时间来正确安装它。在光纤组件的生产和安装过程中,请认真遵循本文介绍的特定清洁技术。良好的清洁技术将有助于确保您的原始连接器将形成良好的光学连接。
