不同芯数极性类型的MPO/MTP光纤跳线你了解多少？

MPO光纤跳线由MPO连接器和光纤光缆组合而成，其连接器类型根据IEC 61754-7规定有多个因素来区分，包括芯数、公母头、极性和抛光类型（PC或APC）。那么，MPO/MTP的极性类型有哪些呢？同时，公头和母头又是指什么？

随着高速、大容量光通信系统需求的不断增加，MTP/MPO光纤连接器和光纤跳线成为满足数据中心高密度布线需求的理想选择。其优势包括芯数多、体积小、传输速率高等特点，能够有效应对日益增长的通信需求。

MPO光纤跳线由MPO连接器和光纤光缆组合而成，其连接器类型按照IEC 61754-7标准划分，考虑了多个因素，包括芯数（光纤阵列数 Array Number）、公母头（Male-Female）、极性（Key）、抛光类型（PC或APC）。

1、MPO连接器跳线有哪些芯数？

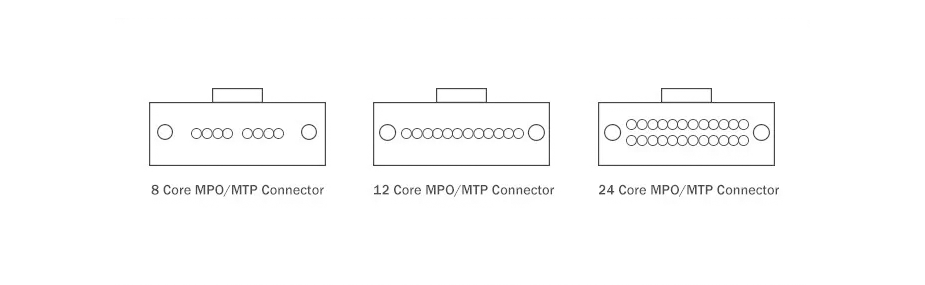

对于MPO连接器的工厂端接组件，可容纳6到144根光纤，其中常见的有12芯和24芯MPO连接器。按照IEC-61754-7和EIA/TIA-604-5（FOCIS 5）规范标准，通常将12芯光纤排为一列，支持一列或多列光纤在同一个MPO连接器内。根据连接器内排放的芯数，可分为一列（12芯）和多列（24芯或以上）。在40G MPO-MPO光纤跳线中，一般采用12芯的MPO多模插芯；而在100G MPO-MPO光纤跳线中，则一般采用24芯的MPO插芯。市场上还有16个单排光纤阵列类型，可以分成多列形成32芯或以上。

2、MPO连接器的公头母头

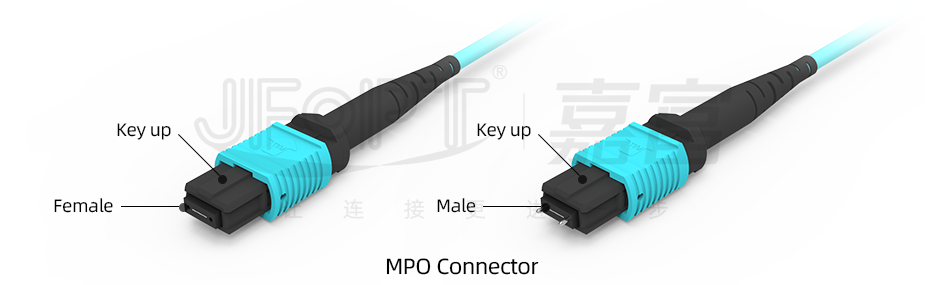

MPO光纤连接器的构成包括光纤、护套、耦合组件、金属环、引脚（PIN针）、以及防尘帽等组件。其中，引脚部分分为公头和母头两种形式，公头连接头含有两个PIN针，而母头连接头则没有。MPO连接器之间的连接是通过PIN针的精确对准实现的，因此，相互连接的两个MPO连接器必须分别为一公一母。

3、MPO连接器极性分类

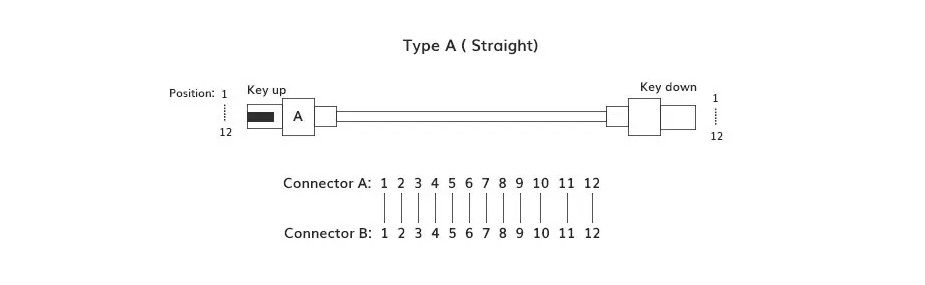

Type A（直通型）：跳线两端纤芯排列位置相同，即一端的1对应另外一端的1, 一端的12对应另外一端的12。两端的Key键朝向是相反的， key up 对应 key down。

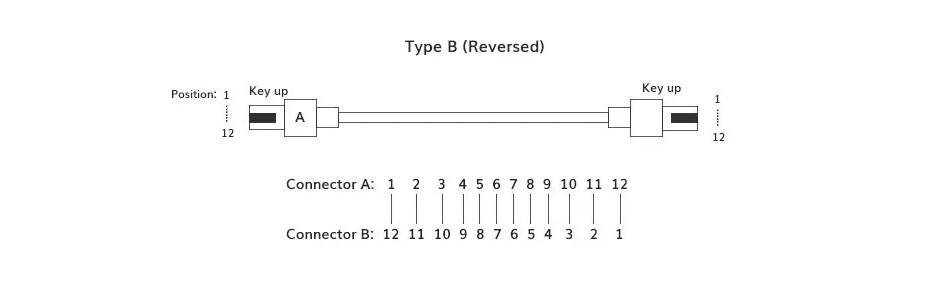

Type B（交错型）：跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1。两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。

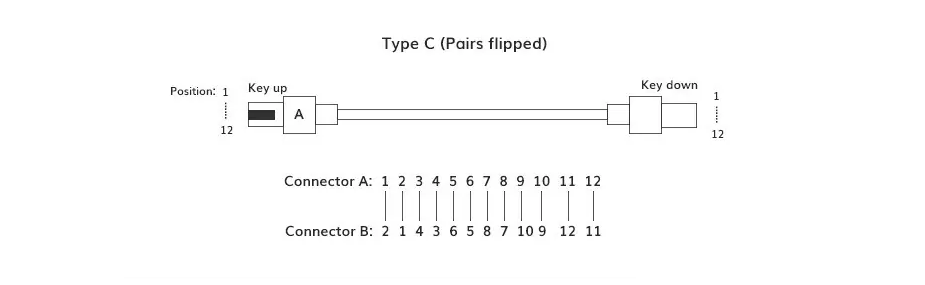

Type C（成对交错型）：C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2，一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的， key up 对应 key down。
