光纤快速连接器的主要形式及预埋式光纤快接优势解析
日期:2020-11-04
快接全称光纤快速连接器,也叫现场组装式光纤活动连接器。随着FTTH的建设发展,对于光纤成端的简便性,高效性要求越来越高,快接恰好具备这一特点,快接的使用数量也随之大大增长。

分类:
快接一般分为机械式和热容式两大类,机械又分为预埋式和直通式。

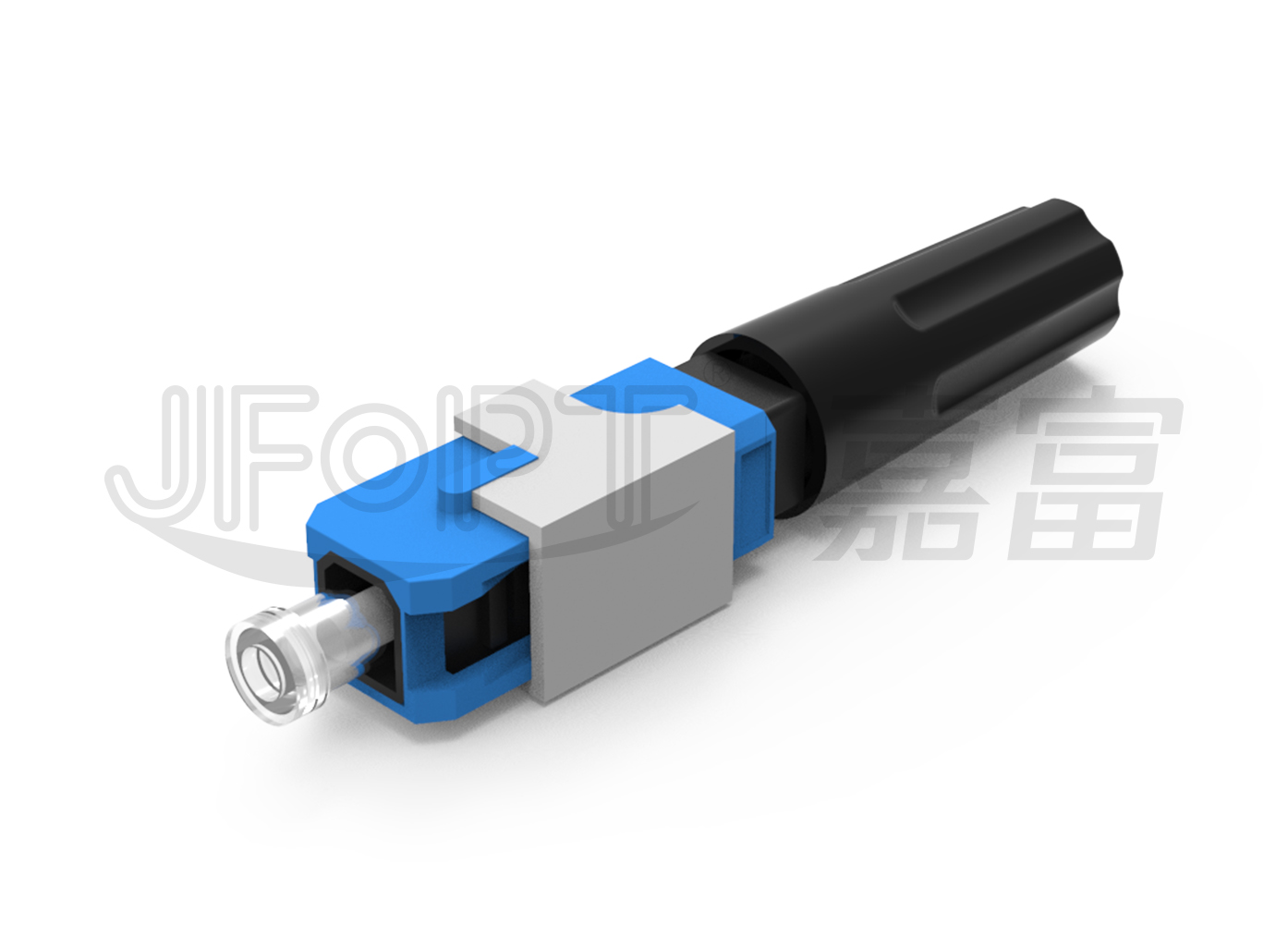

预埋式光纤快速连接器
预埋式光纤快接是从插芯到连接器内部的V槽中预埋了一段光纤,施工时将需要快速成端的光缆纤芯插入V槽内,通过V槽及其中的匹配液与预埋光纤对接。
预埋式快接的主要类型有SC(UPC、APC),FC(UPC、APC),LC(UPC、APC)。

直通式光纤快速连接器
直通式光纤快接是将开剥和切割后的光纤直接从连接器主体的末端直接穿至插芯顶端,在内部没有其他的连接点。
直通式快接的类型有SC(UPC),FC(UPC),LC(UPC)。

热熔式光纤快速连接器
热熔式光纤快速连接器是也是在插芯到连接器内部预埋了一根光纤,这个光纤在连接器内与光纤熔接,相当于尾纤成端,只不过是把熔接点保护到了连接器中。施工时取下连接器尾套,将露出的紧套光纤进行开剥和切割后,与要成端的光缆纤芯用熔纤机进行熔接。
热熔式快接的类型有SC(UPC、APC),FC(UPC、APC)。

优缺点对比
从上面对三种连接器的介绍,我们可以看出它们的优缺点:
1、热熔式快接还与传统光纤熔接成端一样,需要熔纤机进行熔接,和常规的热熔没有本质区别。故在操作便捷性上没有大幅提升,因此现在该款式快接应用也较少。
直通式快接由于光纤直接插到快接顶端,光纤的切割面就是端面,所以对光纤切割的质量、长度等要求非常严格,否则会影响性能。另外对插芯内径与光纤外径匹配度要求很高,如果插芯内径过大或者过小,就会导致光纤在插芯内晃动或者根本无法穿入。因此现在该款式快接应用也较少。
2、预埋式快接解决了直通式快接的问题,从插芯到连接器主体中预埋了一小段光纤,该段光纤和插芯已在工厂预加工,其端面光学性能与常规跳线连接器性能基本一致。且由于其通过匹配液进行连接,对组装操作要求也没那么严苛。而且它相比热容式快接不需要热熔,纯无源施工,操作便捷,工具简单,便于携带。

从上述介绍我们可以看出预埋式快接相比于其他两种快接,它具备快接操作简单、施工速度快;对操作环境无特殊要求,无源施工;工具简单,便于携带等全部优点。所以它成为在FTTH工程末端接入使用最广泛的快接。
