光纤通信发展系列-2:光纤接入网络敷设
日期:2020-12-04

引言

通过第一章的讲解,对接入网有了大概了解,但是又出现了许多新的名词及对光纤接入网络的整体布局疑问。本章将对光纤接入网络进行概览介绍,了解信号如何通过接入网进行数据传输的,并对例如OLT,ODN,OUN,ONT等专业名词进行浅析。


接入层的光纤分配网络(ODN)

FTTx系统一般由OLT(光线路终端,一般位于CO机房)、ODN(光分配网)、ONU(光用户单元)三部分组成。


FTTx发展中,接入层需要新建一张巨大的光纤分配网络,这个即ODN(Optical Distribution Network)网络。整个ODN光缆线路从业务汇聚点(一般为CO机房)出发,经过主干、配线、引入、入户多个光缆段落,最终到达用户。


主干段
主干段指从业务汇聚点到主干光缆交接箱(以下简称“主干光交”)及其中间光缆段落。光交是光缆的接口设备,可对进入箱体内的光缆纤芯接续、分配和调度。主干光缆线路的组网结构可以是环形或者树形。无论是环形还是树形,每个主干光交内都有部分(或全部)纤芯可直达业务汇聚点(局端)。所以,主干光交也叫一级光交。(主干光缆线路的组网结构下图所示)


配线段
配线段指从主干光交到配线光交、以及其中间的光缆段落。配线光缆线路的组网结构可以是树形、链型和环形。配线光交一般服务于如小区、商务楼宇等,因此配线光交也被称为小区光交、楼宇接入光交。配线光交成端的纤芯只能直达主干光交,若要连接到业务汇聚点必须要通过主干光交跳纤,所以配线光交也叫二级光交。


引入段

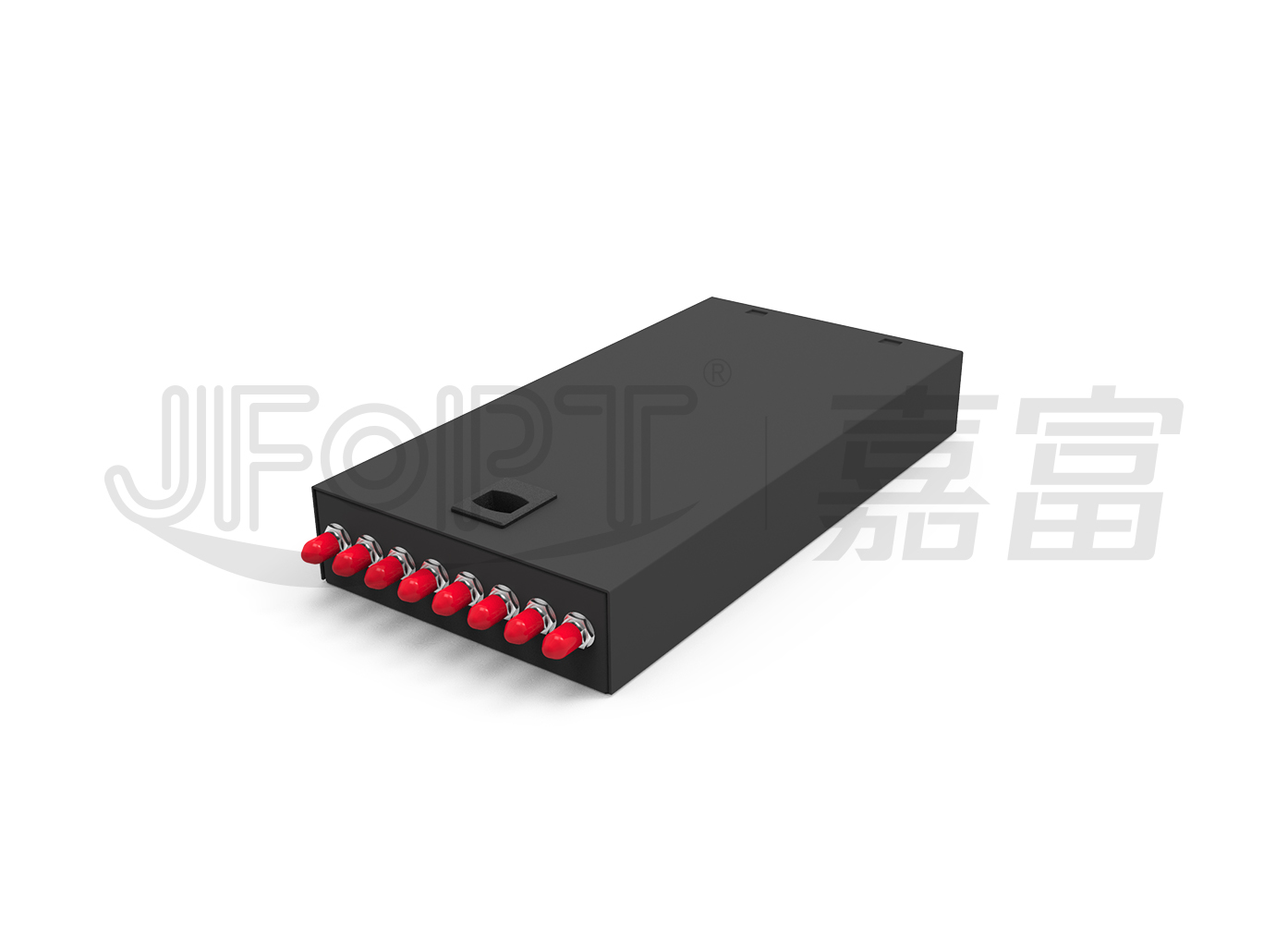

引入段指从配线光交到分纤箱及分纤箱之间的光缆段落。光缆线路的组网结构主要是树形和链型。


入户段
入户段指从光缆分纤箱到用户终端的光缆。


拓展知识

OLT(optical line terminal,光线酪巡端)OLT的作用主要有以下两点;①将承载各种业务的信号在局端进行汇聚,按照一定的信号格式向下送入接入网络以便向终端用户传输;②将来自终紫用户的信号按照业务类型分别送入各种业务网中。
ONU和ONT名词解释:
OUN:光网络单元(它与最终用户之间可能还有其他网络);
ONT:光网络终端(应用于最终用户);
FTTH:光纤到家庭,英文是fiber to the home;
FTTB:光纤到类,英文是fiber to the building;

在FTTH中:运营商光纤入户的时候,会有一个光纤调制解调器,我们通常说的光猫,这个光猫上行和ODN(光纤分配网络)中的分路器连接,下行和用户终端设备连接,所以这个光猫既可以叫ONU,也可以叫ONT,此时OUN=ONT。
在FTTB中:OUN的下行方形并不是与用户络端直接连接,这时的OUN假设是一台MDU(Multiple Dwelling Unit,多用户单元),MDU上行方向连接光纤,下行方向引出了多条网线,所以这时的OUN≠ONT。


其实ONU设备类型有很多,如SFU(Single Family Unit,单个家庭用户单元)、HGU(Home Gateway Unit 家庭网关单元)、SBU(Single Business Unit,单个商业用户单元)、MDU(Multi.Dwelling Unit,多住户单元)、MTU(Multi-Tenant Unit,多租户单元)等。
