网络连接方案:40G QSFP+与10G SFP+光模块的高效连接解决方案
日期:2024-04-25
随着网络技术的持续升级与演进,光模块的销量正呈现出迅猛的增长态势。市场上,各种型号的光模块层出不穷,各有特色。今天,我们将聚焦于最常见的两种光模块:40G QSFP+光模块的MPO口与10G SFP+光模块的LC口,深入剖析它们之间的连接解决方案,并探讨如何实现不同光模块间的网络升级与替换。



40G QSFP+与10G SFP+光模块直连解决方案

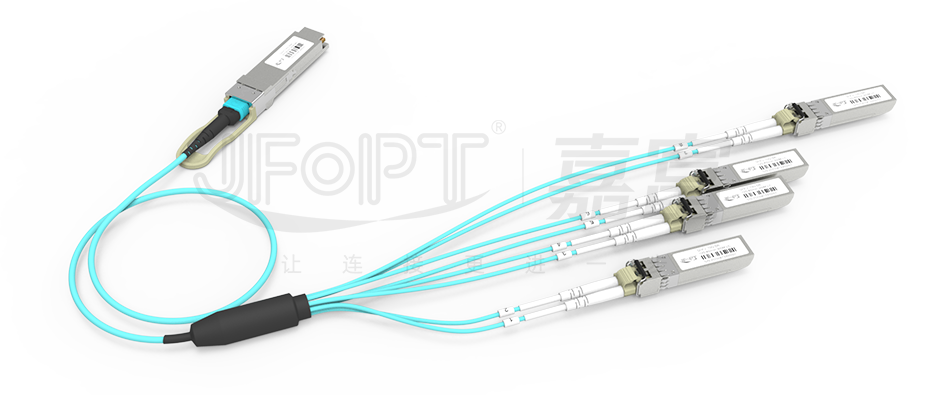

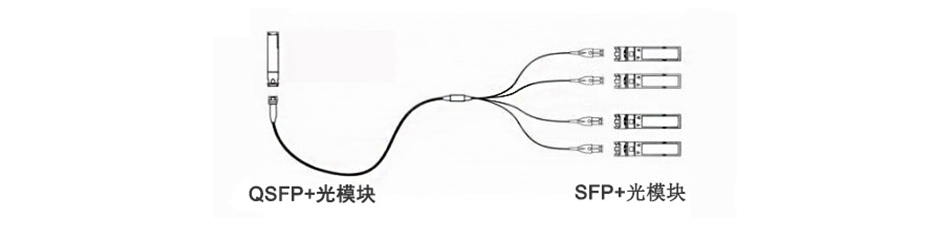

在连接一个配备8芯MPO接口的QSFP+光模块与4个双工LC接口的光模块时,我们需要借助一根特制的8芯MPO-LC双工分支光纤跳线,即我们常说的AOC光缆。此整体连接方案具有普适性,可广泛应用于同一机架内不同线路的连接需求,确保高效且稳定的信号传输。





40G QSFP+与10G SFP+光模块互连解决方案

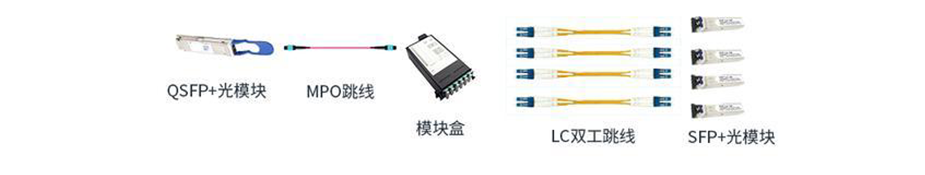

两侧的QSFP+光模块和SFP+光模块分别与MPO主干光纤跳线和LC双工光纤跳线建立了连接。而在MPO主干光纤跳线与LC双工光纤跳线之间,则需通过光纤模块盒来实现连接。这种连接方式的好处在于,它允许在光纤链路的任意一端灵活更换设备,从而提供了极大的便利性和灵活性。

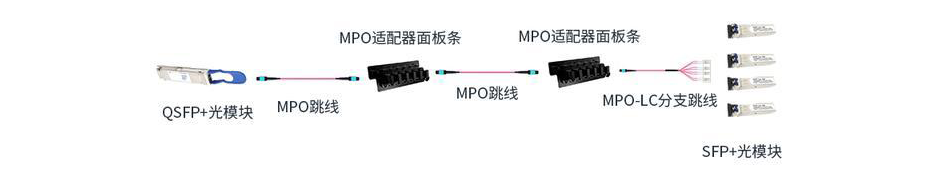

两边的QSFP+光模块和SFP+光模块分别通过MPO主干光纤跳线和MPO-LC分支光纤跳线进行连接。在中间部分,我们使用了MPO适配器面板条来实现对接,并使用MPO主干光缆进行连接。然而,由于SFP+光模块端口必须固定安装在同一个机箱上,这种方法的一个明显劣势在于SFP+光模块这一端缺乏灵活性。具体来说,这种连接方案并不允许我们在SFP+光模块这一端更换光纤接入设备,这在一定程度上限制了其应用场景和灵活性。


40G QSFP+与10G SFP+交叉连接解决方案



通过MPO主干光纤跳线、MPO-LC双工光纤以及LC双工光纤跳线的组合连接,我们成功地实现了设备的互通。在中间环节,利用适配器面板和模块盒的桥接作用,不仅能够实现不同长距离间的稳定连接,还能轻松跨越不同机柜,完成跨柜连接。

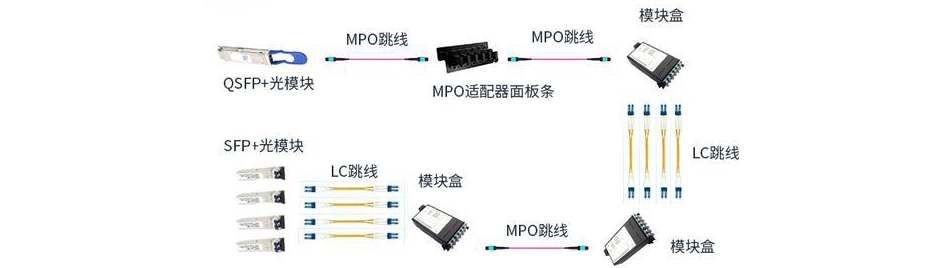

第二种交叉连接方案相对更为复杂,除了需要采用方案一中的光纤设备外,还需额外使用模块盒进行连接。这种交叉连接方法更适用于光缆分布范围之间距离更长的场景。在这种应用中,我们必须格外注意保护熔接盘的主干光缆,确保其免受任何损害。
